輕鋼別墅屋頂施工怎么做？-輕鋼結構房屋施工過程（4）
第一節 輕鋼房屋屋蓋骨架簡介
一、輕鋼房屋屋蓋結構介紹
屋蓋結構主要包含有輕鋼屋蓋骨架、結構板、防水層及屋面瓦組成。按施工流程，本章主要介紹屋蓋輕鋼骨架及結構板施工。
二、輕鋼房屋屋蓋骨架結構及結構板介紹
1、輕鋼屋蓋骨架
輕鋼房屋屋蓋結構由屋架、支撐體系、椽子及陽脊梁等部件組成。

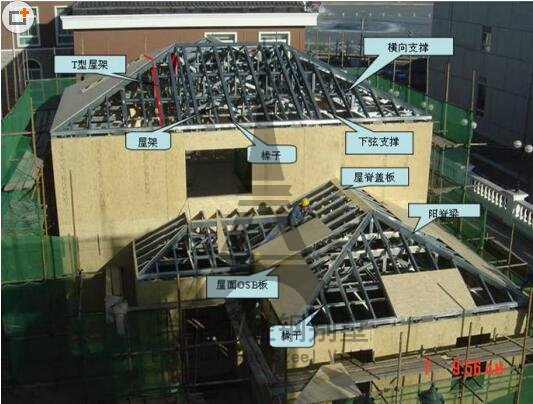

上圖為輕鋼房屋骨架蓋結構圖
1.1 屋架：普通屋架及山墻屋架。

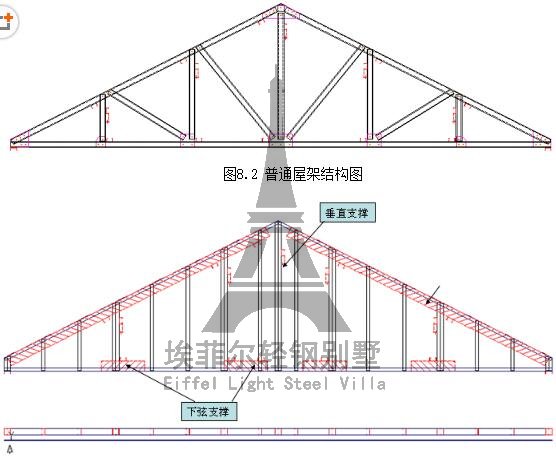

上圖為輕鋼屋架及山墻屋架結構圖
1.2 支撐體系：上弦支撐、下弦支撐、垂直支撐、其他支撐

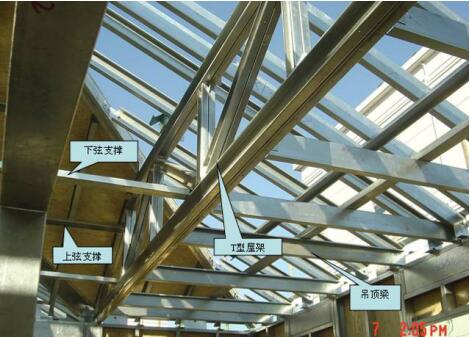

上圖為輕鋼結構支撐體系結構圖

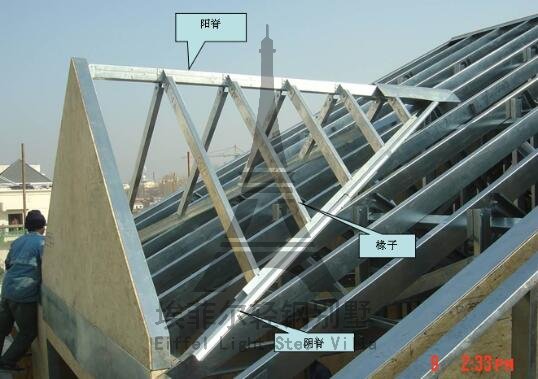

1.3 椽子及陽脊梁
上圖為支撐結構體系結構圖
2、屋蓋結構板
屋蓋結構板采用進口osb板。

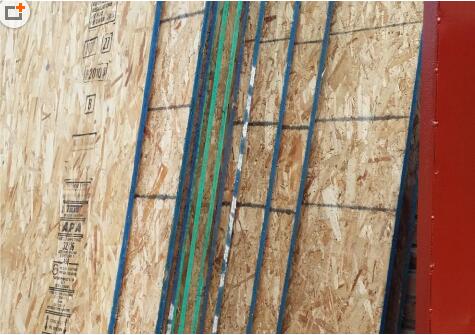

上圖為屋蓋結構板--OSB板
三、屋蓋骨架拼裝完成如下圖

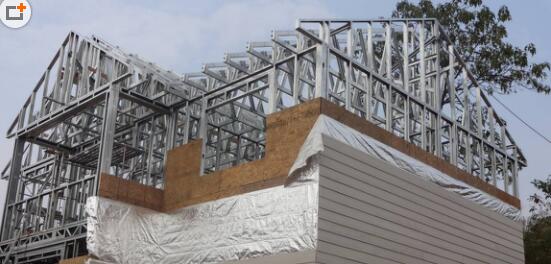

上圖為屋蓋骨架組裝完成圖

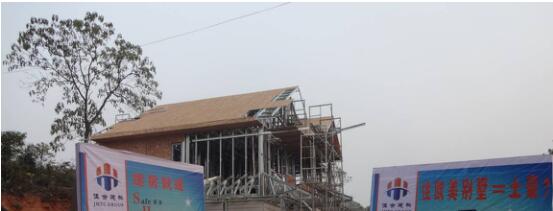

上圖為屋蓋結構板完成圖
第二節 施工流程圖

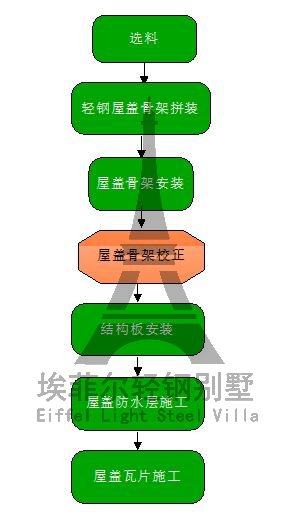

屋蓋施工流程圖如下：
第三節 輕鋼房屋屋蓋施工工藝及注意事項
一、選擇屋蓋骨架材料
1、屋蓋材料加工要求
1.1 顏色明確：加工前明確墻體、樓面梁及屋架骨架的顏色，便于選料時區分。
1.2 項目名稱及使用部位標注：每根屋蓋材料加工完成之后須寫明長度（單位mm），在打包成捆后注明項目名稱及使用部位，最后局部噴顏色進行區分。

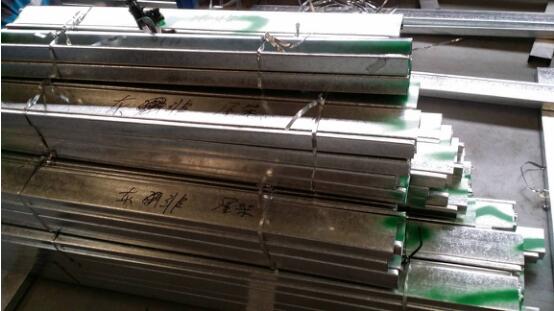

上圖為屋蓋骨架材料標記完成
1.3 選料時注意事項
（1）按屋蓋的組裝順序選擇先安裝的屋蓋材料，利于部分屋蓋骨架桁片拼裝好后可立即進行屋蓋骨架組裝施工，做到流水作業。
（2）屋蓋材料為了便于打包及運輸，會將在不同部位使用的等長材料一起打包，在后續使用時須注意。
（3）選料時必須帶上勞保手套保護手指，防止輕鋼件局部鋒利部位劃傷手指。

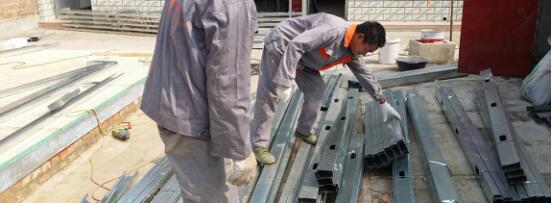

上圖為工人在進行屋架龍骨篩選

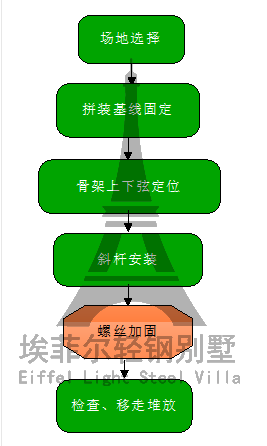

屋蓋骨架拼裝工藝流程
2、屋架拼裝施工
普通屋架與山墻屋架拼裝方法一致，此處僅介紹普通屋架拼裝。
2.1 場地選擇：
（1）墻體拼裝場地應選擇經過硬化的混凝土地面或特殊處理過的其它地面。
（2）場地面積要大于最大屋架的尺寸，為了加快進度可多準備幾塊場地。
（3）場地要求平整度要好，利于確保屋架的拼裝質量。
2.2 拼裝基線固定
場地選擇好后，將拼裝基線進行安裝固定。
（1）一般采用較長的桿件作為安裝基線，一頭用短的桿件作為限位卡。
（1）桿件開口朝上，調直檢查后用螺絲將桿件與地面固定牢固。
2.3 骨架上下弦定位
在拼裝基線固定好后，可擺放骨架上、下弦進行放樣施工。施工人員必須熟悉屋架詳圖，并在實際拼裝前打印好圖紙。
先安裝上、下弦桿件，擺放時上、下弦桿件開口朝下，以便于腹桿桿件的放置，初定位后臨時加固。

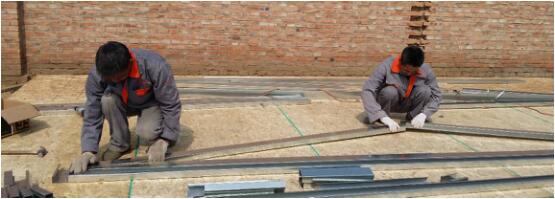

上圖為工人在進行骨架上、下弦定位
2.4 骨架腹桿安裝
（1）腹桿桿件選料與擺放：腹桿桿件種類多，長度變化較大，選料時特別注意。按設計圖的所標注的尺寸選擇腹桿桿件，放置在上、下弦桿件上，先不用精確定位。

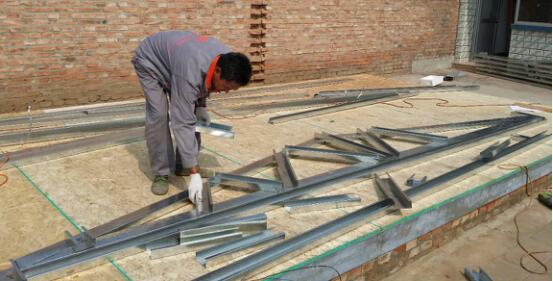

上圖為骨架腹桿安裝
（2）腹桿桿件調整及螺絲固定：用榔頭敲打，先調整好桁架兩端及中部，利用手持電鉆打設自鉆螺釘固定，保證整個桁架基本穩定。然后按圖紙調整其它腹桿桿件的位置及角度，打設自鉆螺釘固定，注意腹桿桿件不能超出上、下弦的外輪廓線。
2.5 螺絲加固
各連接節點部位的螺絲按間距及數量要求進行打設，每個節點4個，不能遺漏。

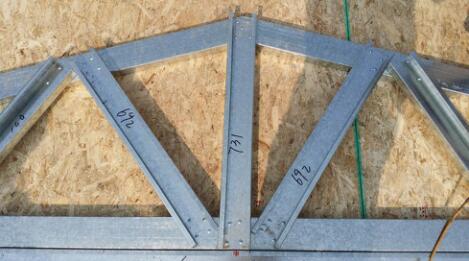

上圖為墻體拼裝調整圖
2.6 檢查、移走堆放
利用5m卷尺對屋架各桿件進行量尺檢查，對螺絲間距及數量進行檢查。確保無誤之后即可移走堆放。

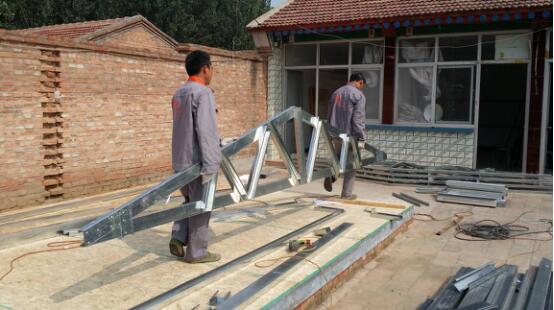

上圖為屋架部分拼裝完成后移走堆放
二、屋蓋骨架安裝
完成屋蓋骨架拼裝，可開始屋蓋骨架組裝施工。
1、按《屋蓋骨架安裝詳圖》的安裝順序，選擇第一面需組裝的樓蓋骨架（通常編號RT-01）。
2、2-4人共同抬起第一榀屋蓋骨架，搬至指定位置安裝。
3、第一榀屋蓋骨架先調整好底導梁，底導梁與墻體頂導梁重合布置。然后利用自鉆螺釘先臨時固定。隨后調整整榀骨架的垂直度，利用磁力線墜進行垂直度調整。將第一榀屋蓋骨架安裝后采用輕鋼桿件先臨時固定，確保施工其它榀屋蓋骨架時不發生移動。
上圖為屋蓋骨架垂直度要求表
4、隨后按照《屋蓋骨架安裝詳圖》從一側往一側安裝其它屋蓋骨架，確保每榀的位置及垂直度滿足要求。
5、支撐體系包含：上弦支撐、下弦支撐、垂直支撐及其他支撐。
在屋蓋骨架安裝過程中出了臨時的加固桿件外，需及時安裝支撐體系，確保結構安全穩定。

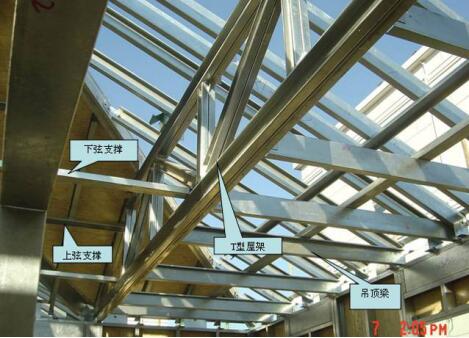

上圖為屋頂支撐體系結構圖
5、按類似的方法從一側往另一側將所有屋架安裝好。
6、屋架完成后見下圖：
上圖為屋蓋骨架施工完成圖
四、屋蓋結構板安裝
完成屋架安裝及加固之后進行檐口調節，以確保檐口水平后再進行屋面結構板的安裝施工，結構板采用進口osb板。
1、工具準備：手持切割機、手持電鉆，自鉆螺釘?shù)取?/strong>
2、結構板安裝
2.1 進口osb板尺寸為2440×1220mm，樓面梁間距為610mm，每3組屋架剛好放置一塊osb板，可保證每塊板都能與屋架梁搭接上。
2.2 鋪設好osb板后利用手持電鉆將自鉆螺釘打設將其固定。
2.3 屋蓋結構板盡量錯縫鋪放，搭接處如沒龍骨須加鋼拉帶以滿足打釘要求，以增強屋蓋結構板受力。

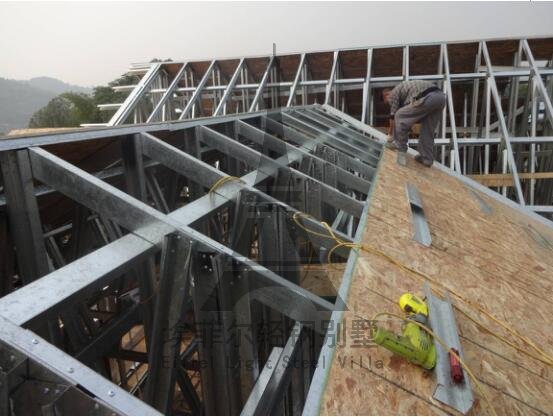

上圖為屋蓋結構板拉帶布置圖
2.4 因為屋蓋結構板施工屬高空作業，且屋頂為斜面，需在已鋪設的結構板上臨時固定短的輕鋼構件，為工人施工提供作業支撐及臨時堆放小工具。
2.5 自鉆螺釘按下表要求進行打設：

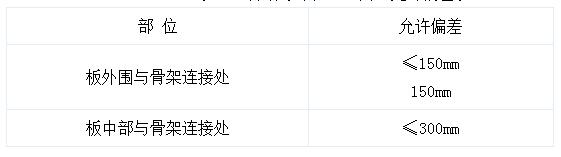

自鉆螺釘位置、間距允許偏差表
2.6 樓蓋結構板完成后見下圖：

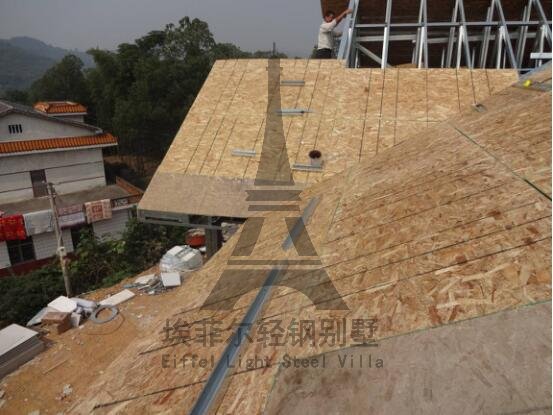

上圖為屋蓋結構板完成安裝圖
