3.4.1本條對原規范規定的設計指標作了局部補充和修正，其原因是：
1鋼材的抗力分項系數7有所調整。制定GBJ17－88規范時，曾根據對T］17-74規范的校準β值和荷載分項系數用優化方法求得鋼構件的抗力分項系數。此次對各牌號鋼材的抗力分項系數rR值作出如下調整：對Q235鋼，取rR＝1．087，與GBJ17－88規范相同；對Q345鋼、Q390鋼、Q420鋼，統一取rR＝1．11這是由于當前的Q345鋼（包括原標準中厚度較大的16Mn鋼）、Q390鋼和Q420鋼的力學性能指標仍然處于統計資料不夠充分的狀況，此次修訂時將原GBJ17——88規范中16Mn鋼的rR值由1．087改為1．111。
2 鋼材和連接材料的國家標準已經更新。其中影響較大的變動是：現行鋼材標準中按屈服強度不同的厚度分組已經改變，鎮靜鋼的屈服強度已不再高于沸騰鋼，其取值相同而各鋼號的抗拉強度最小值fu與厚度無關（舊標準的fu按不同厚度取值），普螺栓已有國家標準，其常用鋼號為4．6級和4．8級（C級）和5.6
級與8．8級（A、B級），不再用3號鋼制作普通螺栓等等。

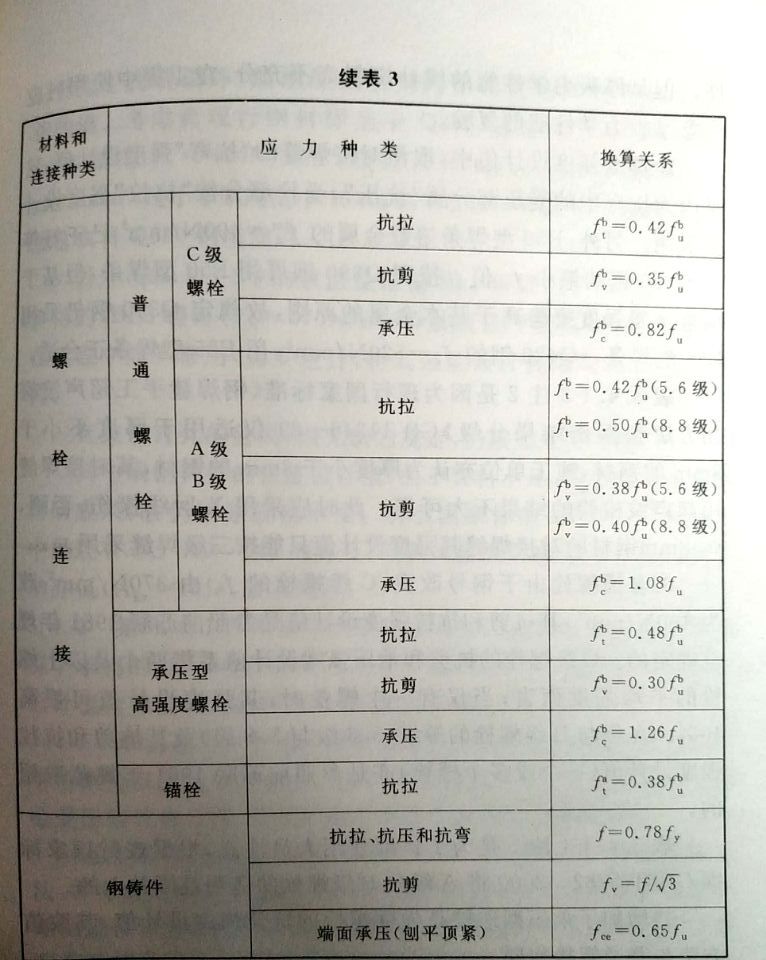

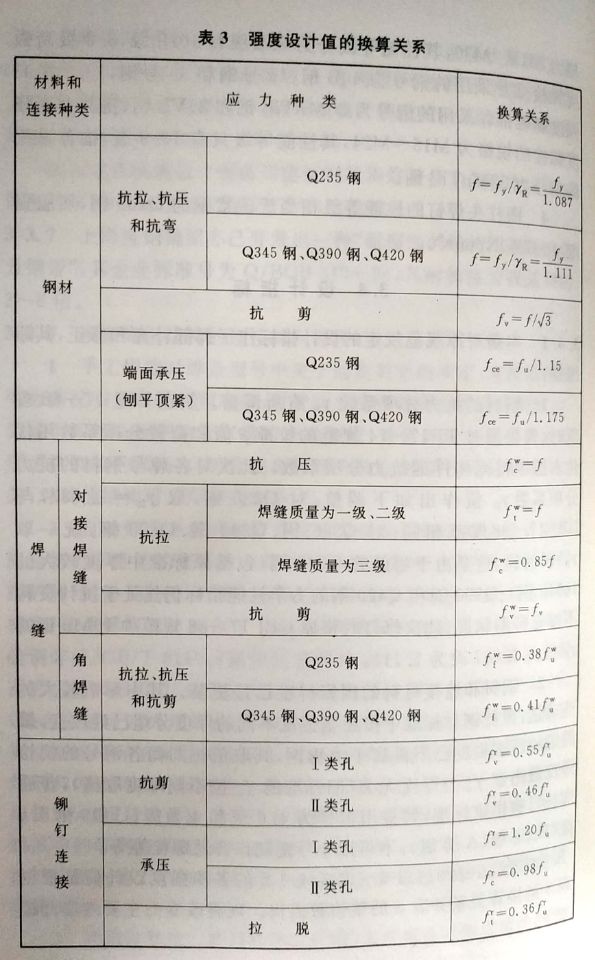

本規范中表3．4．11～表3．4．1－5的各項強度設計值是根據表3的換算關系并取5的整倍數而得。現將改變的主要內容介如下：
注：1 fy為鋼材或鋼鑄件的屈服點；fu為鋼材或鋼鑄件的最小抗拉強度；fru為鉚
釘鋼的抗拉強度；fbu為螺栓的抗拉強度（對通螺栓為公稱抗拉強度，對高強度螺栓為最小抗拉強度）；fwu為熔數金屬的抗拉強度。
2見條文說明7．2．3條第3款。
1）將鋼材厚度擴大到100mm，這是由于厚板使用日益廣泛，同時亦與軸壓穩定的d曲線相呼應，因d曲線用于t≥40mm的構件。但是原板力學性能的統計資料尚不充分，在工程中使用時應注意厚板力學性能的復驗。
2）焊縫強度設計值中，取消對接焊縫的“抗彎”強度設計值，這是因?yàn)榭箯澲械氖軌翰糠謱?ldquo;抗壓”，受拉部分按“抗拉”強度設計值取用。另外，E50型焊條熔敷金屬的fwu＝490N／mm2已正好等于Q390鋼的最小fu值。按理Q390鋼可用E50型焊條，但基于熔敷金屬強度要略高于基本金屬的原則，故規定Q390鋼仍采用E5型焊條。Q420鋼的fu＝520N／mm2，用E55型焊條正合適。
表3．4．1－3注2是因?yàn)楝F(xiàn)行國家標準《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345-89僅適用于厚度不小于8mm的鋼材，施工單位亦認為厚度小于8mm的鋼材，其對接焊縫用超聲波檢驗的結果不大可靠。此時應采用X射線探傷，否則，t＜8mm鋼材的對接焊縫其強度設計值只能按三級焊縫采用。
3）普通螺栓由于鋼號改變，C級螺栓的fu由370N／mm2改為400N/mm2，其抗剪和抗拉強度設計值是參照前蘇聯1981年規范確定的。C級螺栓的抗剪和承壓強度設計值系指兩個及以上螺栓的平均強度而言；當僅有一個螺栓時，其強度設計值可提高10％。A級與B級螺栓的等級（5．6級與8．8級）及其抗剪和抗拉強度設計值（一個或多個螺栓）亦是參照前蘇聯1981年規范取用的。
表3．4．1-4注1是為了提醒使用人員注意，根據現行國家標準GB／T5782－2000將A級和B級螺栓的適用范圍補上的。
4）增加了承壓型連接高強度螺栓的抗拉強度設計值，其取值方法與普通螺栓相同。
5）鉚釘連接在現行國家標準《鋼結構工程施工質量驗收規范》GB50205中已無有關條文。鑒于在舊結構的修復工程中或有特殊需要處仍有可能遇到鉚釘連接，故本規范予以保留。原規范（GBJ17－88在確定鉚釘連接的承壓強度frc時，認為只與構件鋼材強度有關，取frc＝1.20fu類孔）或0．98fu（Ⅱ類孔）為了避免 釘桿先于孔壁破壞，故承壓強度只列出構件為3號鋼和16Mn鋼的值。考慮到現行鋼材標準中Q345鋼的fu＝470N／mm2，Q390鋼的fu＝490N／mm2，按此計算Q390鋼I類孔的frc=590N／mm2，還小于原規范中16Mn鋼（t≤16mm）的frc=610N／mm2,
故這次將Q390鋼增加列入。
另外，表3．4．1－5中的數值是根據BL2鉚釘（fru＝335N／mm2）算得的，BL3鉚釘（fru＝370N／mm2）雖然強度較高，但塑性較差，在工程中亦不常用，為安全計，將其強度設計值取與BL2鉚釘相同。
有關鉚釘孔的分類，因無新的規定，仍按原規范不變。
其中碳鋼鑄件的強度設計值，由于資料不足，近來亦未見新的科研成果，故仍按原規范不變。所引國家標準GB／T11352-89中雖還有ZG340-640的牌號，但因其塑性太差（δ5＝10％），沖擊功亦低（Akv＝10J），故未列入。
3．4．2第3．4．1條所規定的強度設計值是結構處于正常工作情況下求得的，對一些工作情況處于不利的結構構件或連接，其強度設計值應乘以相應的折減系數，茲說明如下：
1單面連接的受壓?jiǎn)谓卿摲€(wěn)定性。實際上，單面連接的受壓?jiǎn)谓卿撌请p向壓彎的構件。為計算簡便起見，習慣上將其作為軸心受壓構件來計算，并用折減系數以考慮雙向壓彎的影響。
近年來，根據開口薄壁桿件幾何非線性理論，應用有限單元法，并考慮殘余應力、初彎曲等初始缺陷的影響，對單面連接的單角鋼進行彈塑性階段的穩定分析。這一理論分析方法得到了一系列實驗結果的驗證，證明具有足夠的精確性。根據這一方法，可以得到本規范條文中規定的折減系數，即：
等邊單角鋼：0．6＋0．0015入，但不大于1．0；
短邊相連的不等邊角鋼：0．5＋0．0025，但不大于1．0；
長邊相連的不等邊角鋼：0．70。

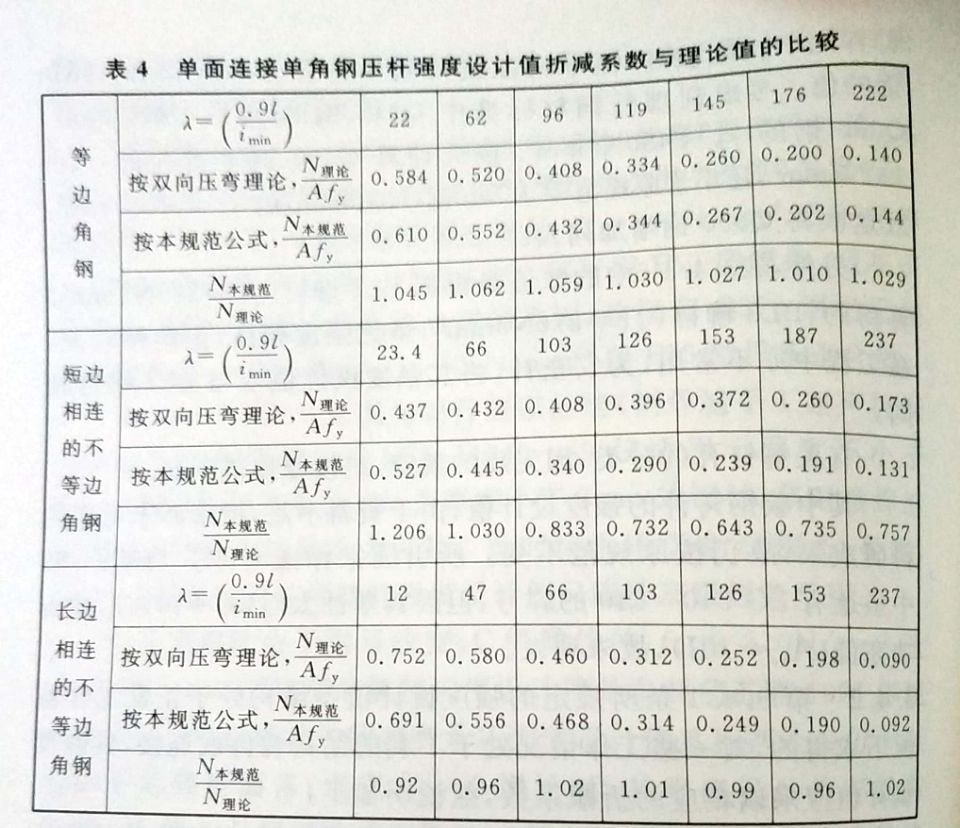

按上述規定的計算結果與理論值相比較見表4。
（有關單面連接的受壓?jiǎn)谓卿撗芯繀⒁娚蜃嫜讓懙?ldquo;單角鋼壓桿的穩定計算”，載于（同濟大學學報》，1982年3月）。
2 無墊板的單面施焊對接焊縫。一般對接焊縫都要求兩面施焊或單面施焊后再補焊根。若受條件限制只能單面施焊，則應將坡口處留足間隙并加墊板（對鋼管的環形對接焊縫則加墊環）才容易保證焊滿焊件的全厚度。當單面施焊不加墊板時，焊縫將不能保證焊滿，其強度設計值應乘以折減系數0．85。
3 施工條件較差的高空安裝焊縫和鉚釘連接。當安裝的連接部位離開地面或樓面較高，而施工時又沒有臨時的平臺或吊框設施等，施工條件較差，焊縫和鉚釘連接的質量難以保證，故其強度設計值需乘以折減系數0．90。
4 沉頭和半沉頭鉚釘連接。沉頭和半沉頭鉚釘與半圓頭鉚釘相比，其承載力較低，特別是其抵抗拉脫時的承載力較低，因而其強度設計值要乘以折減系數0.80。
