11.5.1組合梁截面高度不宜超過鋼梁截面高度的2．5倍；混凝土板拓高度hc2不宣超過翼板厚度hc1的1．5倍；板托的頂面寬度不宣小于鋼梁上翼緣寬度與1．5hc2之和。
11.5.2組合梁邊梁混凝土翼板的構造應滿足圖11．5．2的要求。有板托時，伸出長度不宣小于ha；無板托時，應同時滿足仲出鋼梁中心線不小于150mm、伸出鋼梁翼緣邊不小于50mm的要求。

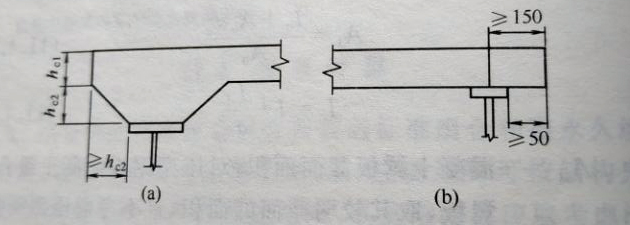

圖1．5．2邊梁構造圖
11.5.3連續組合梁在中間支座負彎矩區的上部縱向鋼第及分布鋼筋，應按現行國家標準《混凝土結構設計規范》GB50010的規定設置。
11.5.4抗剪連接件的設置應符合以下規定：
1栓釘連接件釘頭下表面或槽鋼連接件上翼緣下表面高出翼板底部鋼筋頂面不宜小于30mm；
2連接件沿梁跨度方向的最大間距不應大于混凝士翼板（包括板托）厚度的4倍，且不大于400mm；
3連接件的外側邊緣與鋼梁翼緣邊緣之間的距離不應小于20mm;
4連接件的外側邊緣至混凝土翼板邊緣間的距離不應小于100mm:
5連接件頂面的混凝土保護層厚度不應小于15mmn。
11.5.5栓釘連接件除應滿足本規范第11.5.4條要求外，尚應符合下列規定：
1當栓位置不正對鋼梁腹板時，如鋼梁上翼緣承受拉力，則栓釘桿直徑不應大于鋼梁上翼緣厚度的1.5倍；如鋼梁上翼緣不承受拉力，則栓釘桿直徑不應大于鋼梁上翼緣厚度的
2.5倍。
2栓釘長度不應小于其桿徑的4倍。
3栓釘沿梁軸線方向的間距不應小于桿徑的6倍；垂直于梁軸線方向的間距不應小于桿徑的4倍。
4用壓型鋼板做底模的組合梁，栓釘桿直徑不宜大于19m，混凝土凸肋寬度不應小于栓釘桿直徑的2.5倍；栓釘高度hd應符合（he＋30）≤hd≤（he＋75）的要求（圖11.3.2）
1156彎筋連接件除應符合本章第11．5．4條要求外，尚應滿足以下規定：彎筋連接件宜采用直徑不小于12mm的鋼筋成對布置，用兩條長度不小于4倍（I級鋼筋）或5倍（Ⅱ級鋼筋）鋼筋直徑的側焊縫焊接于鋼梁翼緣上，其彎起角度一般為45°，彎折方向應與混凝土翼板對鋼梁的水平剪力方向相同。在梁跨中縱向水平剪力方向變化的區段，必須在兩個方向均設置彎起鋼筋。從彎起點算起的鋼筋長度不宜小于其直徑的25倍（工級鋼筋另加彎鉤），
其中水平段長度不宜小于其直徑的10倍。彎筋連接件沿梁長度方向的間距不宜小于混凝土翼板（包括板托）厚度的0.7倍。
1.5.7槽鋼連接件一般采用Q235鋼，截面不宜大于［12．6。
1.5.8鋼梁頂面不得涂刷油漆，在澆灌（或安裝）混凝土翼板以前應清除鐵銹、焊渣、冰層、積雪、泥土和其他雜物。
|
