11．2．1完全抗剪連接組合梁的抗彎強度應按下列規定計算：
1、正彎矩作用區段：
1）塑性中和軸在混凝土翼板內（圖11．2．1－1），即Af≤behc1fc時：
M≤bexfcy
(11.2.1-1)
x＝Af／（befc）
（11．2．1-2）
式中 M——正彎矩設計值；
A——鋼梁的截面面積；
x——混凝土翼板受壓區高度；工
y——鋼梁截面應力的合力至混凝土受壓區截面應力的合カ間的距離；
fc——混凝土抗壓強度設計值。

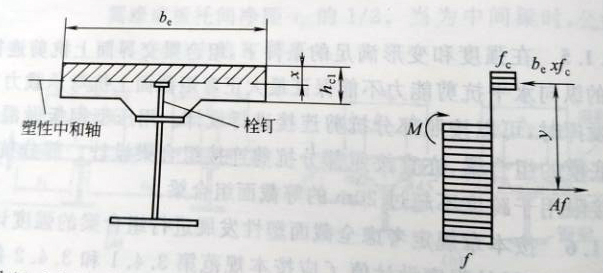

圖11．2．1-1塑性中和軸在混凝土翼板內時的組合梁截面及應力圖形
2）塑性中和軸在鋼梁截面內（圖11．2．1－2），即Af> behc1fc時：
M≤ behc1fcy1＋Acfy2
(11.2.1-3)
Ac=0. 5(A-behc1fc/f)
(11.2.1-4)
式中Ac——鋼梁受壓區截面面積；
y1——鋼梁受拉區截面形心至混凝土翼板受壓區截面形心的距離；
y2——鋼梁受拉區截面形心至鋼梁受壓區截面形心的距離。

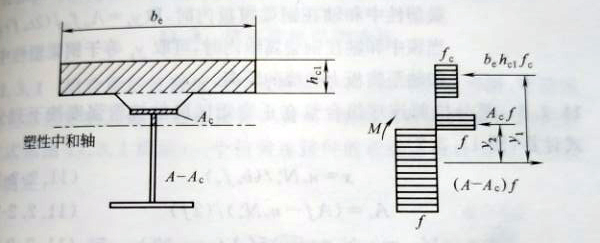

圖11．2．1－2塑性中和軸在鋼梁內時的組合梁截面及應力圖形
2負彎矩作用區段（圖11．2.1-3）：

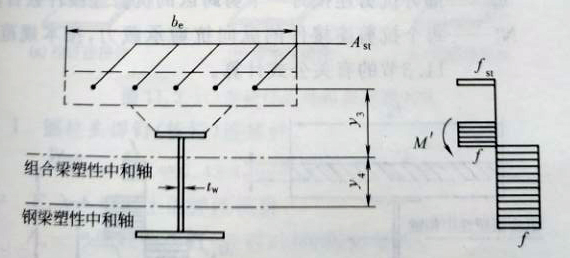

圖11．2．1－3負彎矩作用時組合梁截面及應力圖形
M’≤Ms＋Astfst（y3＋y4／2）（11.2．1-5）
Ms＝（S1＋S2）f
（11.2．1-6）
式中M’——負彎矩設計值；
S1、S2——鋼梁塑性中和軸（平分鋼梁截面積的軸線）以上和以下截面對該軸的面積矩；
Ast——負彎矩區混凝士翼板有效寬度范圍內的縱向鋼筋截面面積；
fst——鋼筋抗拉強度設計值；
y3——縱向鋼筋截面形心至組合梁塑性中和軸的距離；
y4——組合梁塑性中和軸至鋼梁塑性中和軸的距離。當組合梁塑性中和軸在鋼梁腹板內時，取y4＝Astfst（2twf)；
當該中和軸在鋼梁翼緣內時，可取y4等于鋼梁塑性中和軸至腹板上邊緣的距離。
1．1．2部分抗剪連接組合梁在正彎矩區段的抗彎強度按下列公式計算（圖11.2．2）：
x=nrNcv /(befc)
(11.2.2-1)
Ac=(Af-nrNcv)/(2f)
(11.2.2-2)
Mu,r=nrNcvy1 +0.5(Af-nrNcv)y2
(11.2.2-3)
式中Mu,r——部分抗剪連接時組合梁截面抗彎承載力；
nr——部分抗剪連接時一個剪跨區的抗剪連接件數目；
Ncv——每個抗剪連接件的縱向抗剪承載力，按本規范第11.3節的有關公式計算。
圖11.2.2部分抗剪連接組合梁計算簡圖。
部分抗剪連接組合梁在負彎矩作用區段的抗彎強度則按nrNcv和Astfst兩者中的較小值計算。
11．2．3組合梁截面上的全部剪力，假定僅由鋼梁腹板承受，應按
本規范公式（9．2．2）進行計算。
11．2．4用塑性設計法計算組合梁強度時，在下列部位可不考慮彎矩與剪力的相互影響：
1 受正彎矩的組合梁截面；
2 Astfst≥0．15Af的受負彎矩的組合梁截面。
|
