1、本章規定適用于不直接承受動力荷載，在節點處直接焊接的鋼管（圓管、方管或矩形管）桁架結構。
2、圓鋼管的外徑與壁厚之比不應超過100（235fy）;方管或矩形管的最大外緣尺寸與壁厚之比不應超過40√235/fy 。
3、熱加工管材和冷成型管材不應采用屈服強度fy超過345N/mm2以及屈強比fy/fu>0.8的鋼材，且鋼管壁厚不宜大于25mm。
4、在滿足下列情況下，分析桁架桿件內力時可將節點視為鉸接：
（1）符合各類節點相應的幾何參數的適用范圍；
（2）在桁架平面內桿件的節間長度或桿件長度與截面高度（或直徑）之比不小于12（主管）和24（支管）時。
5、若支管與主管連接節點偏心不超過式（10.1.5）限制時，在計算節點和受拉主管承載力時，可忽略因偏心引起的彎矩的影響，但受壓主管必須考慮此偏心彎矩M=?N*e（?N為節點兩側主管軸力之差值）的影響。
-0.55≤e/h（或e/d）≤0.25
公式（10.1.5）
式中 e——偏心距，符號如圖10.1.5所示；
d——圓主管外徑；
h——連接平面內的矩形主管截面高度.

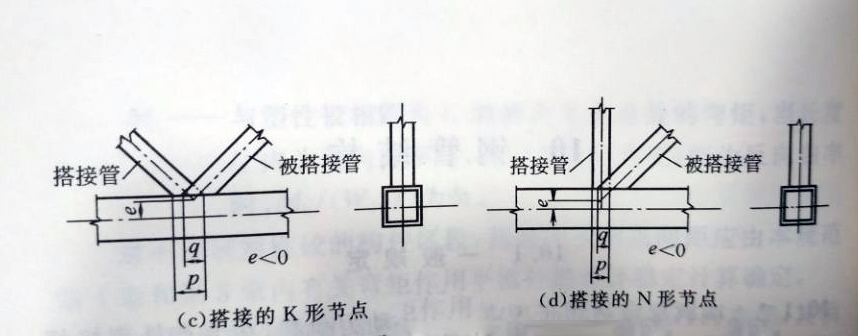

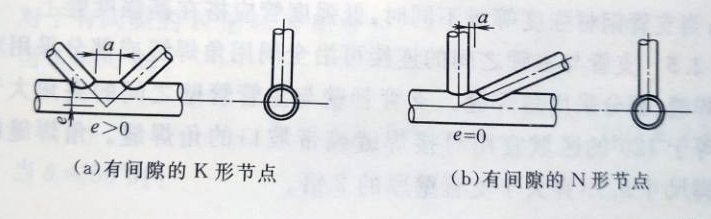

圖1 K形和N形管節點的偏心和間隙
|
