1、梁或桁架支于砌體或混凝土上的平板支座（參見圖8.4.12a），其底板應有足夠面積將支座壓力傳給砌體或混凝土，厚度應根據支座反力對底板產生的彎矩進行計算。

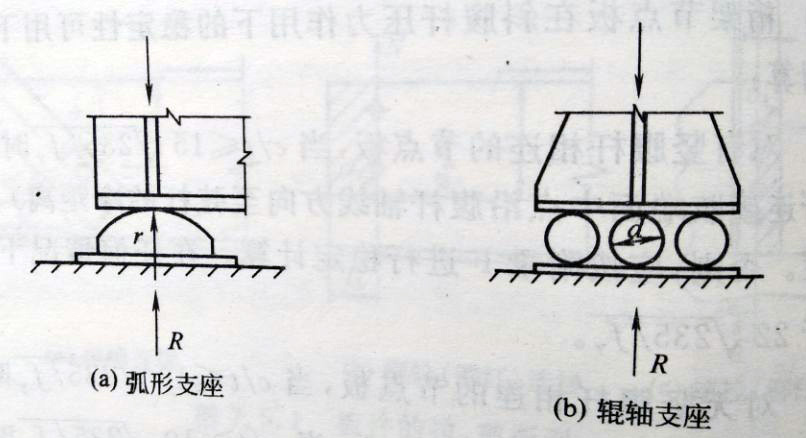

2、弧形支座（圖1a）和輥軸支座（圖1b）中圓柱形弧面與平板為線接觸，其支座反力R應滿足下式要求：
R≤40ndlf2/E
公式1
式中 d——對輥軸支座為輥軸直徑，對弧形支座為弧形表面接觸點曲率半徑r的2倍；
n——輥軸數目，對弧形支座n=1；
L——弧形表面或輥軸與平板的接觸長度。
圖1 弧形支座與輥軸支座示意圖

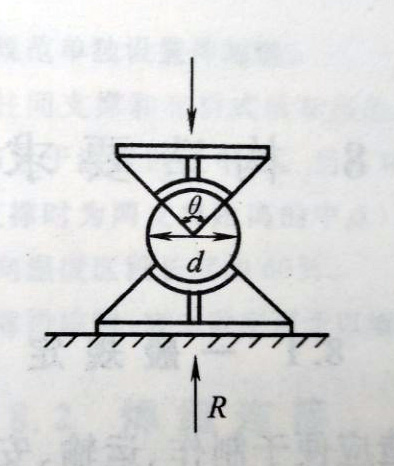

3、鉸軸式支座的圓柱形樞軸（圖2），當兩相同半徑的圓柱形弧面自由接觸的中心角θ≥90°時，其承壓應力應按下式計算：
式中 d——樞軸直徑；
l——樞軸縱向接觸面長度。
圖2 鉸軸式支座示意圖
4、對受力復雜或大跨度結構，為適應支座處不同轉角和位移的需要，宜采用球形支座或雙曲形支座。
5、為滿足支座位移的要求采用橡膠支座時，應根據工程的具體情況和橡膠支座系列產品酌情選用。設計時還應考慮橡膠老化后能更換的可能性。
6、軸心受壓柱或壓彎柱的端部為銑平端時，柱身的最大壓力直接由銑平端傳遞，其連接焊縫或螺栓應按最大壓力的15%或最大剪力中的較大值進行抗剪計算；當壓彎柱出現受拉區時，該區的連接尚應按最大拉力計算。
|
