一、普通螺栓、錨栓和鉚釘連接應按下列規定計算:
1、在普通螺栓或鉚釘受剪得連接中，每個普通螺栓和鉚釘?shù)某休d力設計值取受剪和承壓承載力設計值中的較小值。

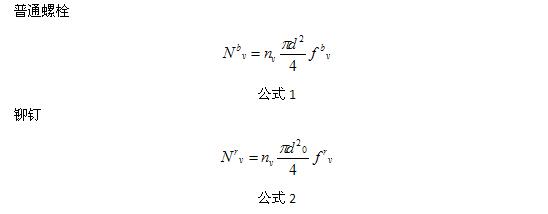

受剪承載力設計值：
普通螺栓
承壓承載力設計值：
普通螺栓
Nbc=d∑t·fbv
公式3
鉚釘
Nrc=d0∑t·frc
公式4
式中 nv——受剪面數目；
d——螺栓桿直徑；
d0——鉚釘孔直徑；
∑t——在不同受力方向中一個受力方向承壓構件總厚度的較小值；
fbv、fbc——螺栓的抗剪和承壓強度設計值；
frv 、frc——鉚釘?shù)目辜艉统袎簭?qiáng)度設計值。

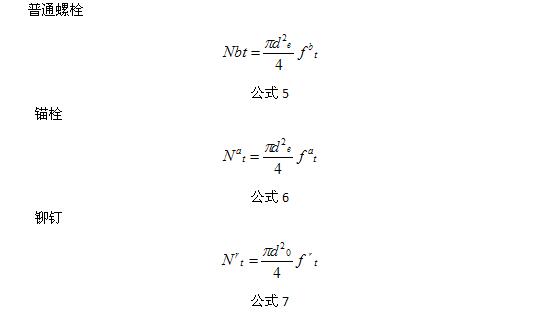

2、在普通螺栓、錨栓或鉚釘桿軸方向受拉的連接中，每個普通螺栓、錨栓或鉚釘?shù)某休d力設計值應按下列公司計算：
普通螺栓
式中 de——螺栓或錨栓在螺紋處的有效直徑；
fbt 、fat 、 frt——普通螺栓、錨栓和鉚釘?shù)目估瓘?qiáng)度設計值。

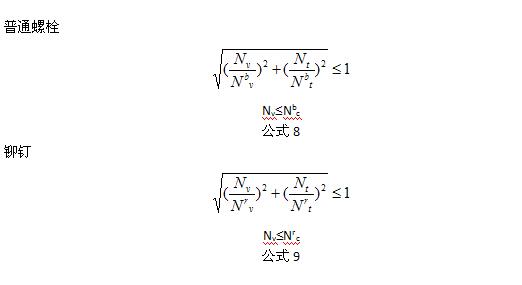

3、同時承受剪力和桿軸方向拉力的普通螺栓和鉚釘，應分別符合下列公式的要求：
普通螺栓
式中 Nv Nt——某個普通螺栓或鉚釘所承受的剪力和拉力；
Nbv Nbt Nbc——一個普通螺栓的受剪、受拉和承壓承載力設計值；
Nrv Nrt Nrc——一個鉚釘?shù)氖芗簟⑹芾统袎撼休d力設計值。
二、高強度螺栓摩擦型連接應按下列規定計算：
1、在抗剪連接中，每個高強度螺栓的承載力設計值應按下式計算：
Nbv=0.9nfµP
公式10
式中 nf——傳力摩擦面數目；
µ——摩擦面的抗滑移系數，應按表1采用；
P——一個高強度螺栓的預拉力，應按表2采用。
表1 摩擦面的抗滑移系數µ
|
在連接處構件接觸面的處理方法 |
構件的鋼號 |
|
Q235鋼 |
Q345鋼、Q390鋼 |
Q420鋼 |
|
噴砂（丸） |
0.45 |
0.50 |
0.50 |
|
噴砂（丸）后涂無機富鋅漆 |
0.35 |
0.40 |
0.40 |
|
噴砂（丸）后生赤銹 |
0.45 |
0.50 |
0.50 |
|
鋼絲刷清除浮銹或未經處理的干凈軋制表面 |
0.30 |
0.35 |
0.40 |
表2一個高強度螺栓的預拉力P（kN）
|
螺栓的性能等級 |
螺栓公稱直徑 |
|
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
8.8級 |
80 |
125 |
150 |
175 |
230 |
280 |
|
10.9級 |
100 |
155 |
190 |
225 |
290 |
355 |
2、在螺栓桿軸方向受拉的連接中，每個高強度螺栓的承載力設計值取Nbt=0.8P.

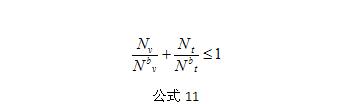

3、當高強度螺栓摩擦型連接同時承受摩擦面間的剪力和螺栓桿軸方向的外拉力時，其承載力應按下式計算：
式中 Nv Nt——某個高強度螺栓所承受的剪力和拉力；
Nbv Nbt——一個高強度螺栓的受剪、受拉承載力設計值。
三、高強度螺栓承壓型連接應按下列規定計算：
1、承壓型連接的高強度螺栓的預拉力P應與摩擦型連接高強度螺栓相同。連接處構件接觸面應清除油污及浮銹。
高強度螺栓承壓型連接不應用于直接承受動力荷載的結構。
2、在抗剪連接中，每個承壓型連接高強度螺栓的承載力設計值的計算方法與普通螺栓相同，但當剪切面在螺紋處時，其受剪承載力設計值應按螺紋處的有效面積進行計算。
3、在桿軸方向受拉的連接中，每個承壓型連接高強度螺栓的承載力設計值的計算方法與普通螺栓相同。
4、同時承受剪力和桿軸方向拉力的承壓型連接的高強度螺栓，應符合下列公式的要求：
式中 Nv、Nt——某個高強度螺栓所承受的剪力和拉力；
Nbv Nbt Nbc——一個高強度螺栓的受剪、受拉和承壓承載力設計值。
四、在構件的節點處或拼接接頭的一端，當螺栓或鉚釘沿軸向受力方向的連接長度l1大于15d0時，應將螺栓或鉚釘?shù)某休d力設計值乘以折減系數（1.1-l1/150d0）。當l1大于60d0時，折減系數為0.7，d0為孔徑。
五、在下列情況的連接中，螺栓或鉚釘?shù)臄?shù)目應予增加：
1、一個構件借助填板或其他中間板件與另一構件連接的螺栓（摩擦型連接的高強度螺栓除外）或鉚釘數目，應按計算增加10%。
2、當采用搭接或拼接板的單面連接傳遞軸心力，因偏心引起連接部位發生彎曲時，螺栓（摩擦型連接的高強度螺栓除外）或鉚釘數目，應按計算增加10%。
3、在構件的端部連接中，當利用短角鋼連接型鋼（角鋼或槽鋼）的外伸肢以縮短連接長度時，在短角鋼兩肢中的一肢上，所用的螺栓或鉚釘數目應按計算增加50%。
4、當鉚釘連接的鉚合總厚度超過鉚釘孔徑的5倍時，總厚度每超過2mm，鉚釘數目應按計算增加1%（至少應增加一個鉚釘），但鉚合總厚度不得超過鉚釘孔徑的7倍。
六、連接薄鋼板采用的自攻螺釘。鋼拉鉚釘（環槽鉚釘）、射釘?shù)葢?yīng)符合有關標準的規定。
|
