1、冷彎薄壁型鋼組合墻體的抗剪試驗試件的制作應采用與實際工程材料、連接方式一致的1:1比例的足尺尺寸。測試組合墻體在水平風荷載作用下的抗剪性能時，可采用低周反復水平加載。
2、試驗裝置與試驗加載設備應滿足試體的設計受力條件和支承方式的要求，試驗臺在其可能提供反力部位的剛度，不應小于試體剛度的10倍。
3、墻體通過加載器施加豎向荷載時，應在門架與加載器之間設置滾動導軌（圖1）。其摩擦系數不應大于0.01。

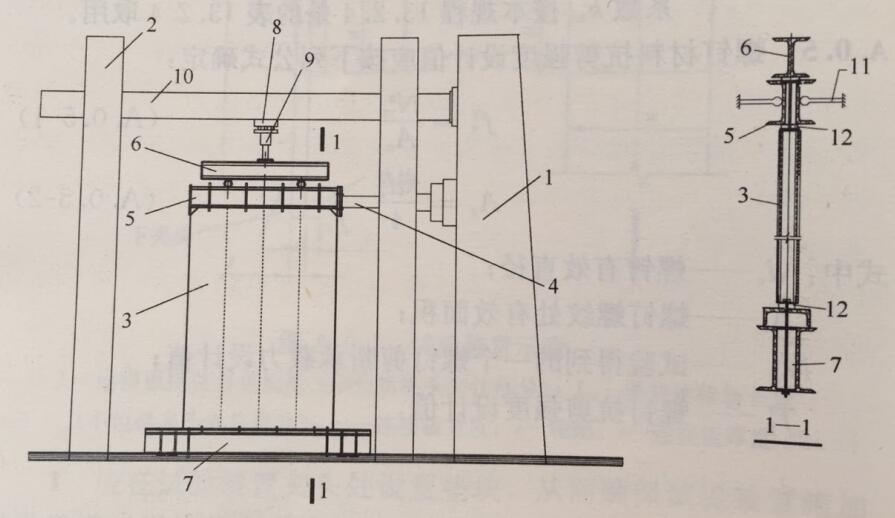

圖1墻片試驗裝置示意
1-反力墻；2-門架；3-試體；4-往復作動器；5-加載頂梁；6-分配梁；7-試驗臺座；8-滾動導軌；9-千斤頂；10-反力梁；11-側向滾動支撐；12-16mm厚墊板。
4、量測儀表的選擇，應滿足試體極限破壞的最大量程，其分辨率應滿足最小荷載作用下的分辨能力。位移計量的儀表最小分度值不宜大于所測總位移的0.5%，示值允許誤差不大于儀表滿量程的±1.0%。各種記錄儀的精度不得低于儀表滿量程的±0.5%。
5、冷彎薄壁型鋼組合墻體抗剪試驗的加載方法，根據試驗的目的可按下列要求進行：
（1）豎向荷載的大小應為試體的目標試驗荷載，在施加水平荷載前按照靜力加載要求一次加到位，并保持恒定不變。
（2）單調水平加載時，在試體屈服前應采用荷載控制并分級加載，接近屈服荷載前宜減小荷載級差加載；試體屈服后應采用變形控制分級加載。每級荷載應保持2min~3min后方可采集和記錄各測點的數據，直至破壞。
（3）低周反復水平加載時，在正式試驗前應先進行預加反復荷載試驗2次，預加載值不宜超過試體屈服荷載的30%。正式試驗時，試體屈服前應采用荷載控制并分級加載，接近屈服荷載前宜減小荷載級差加載；試體屈服后應采用變形控制，變形值應取屈服時試體的最大位移，并以該位移值的倍數為級差進行加載控制。屈服前每級荷載可反復一次，屈服以后宜反復三次。試驗過程中，應保持反復加載的連續性和均勻性，加載或卸載的速度宜一致。
6、冷彎薄壁型鋼組合墻體抗剪試驗的數據處理，可按下列原則進行：
（1）水平荷載作用下試體的剪切變形，應扣除試體的水平滑移和轉動。
（2）試體的屈服荷載和屈服位移，可根據單調水平加載的荷載-位移曲線或低周反復水平加載的骨架曲線，采用能量等值法或作圖法確定。
（3）試體的最大荷載和變形，應取試體承受荷載最大時相應的荷載和相應變形。
（4）試體的破壞荷載和變形，應取試體在最大荷載出現之后，隨變形增加而荷載下降至最大荷載的85%時的相應荷載和相應變形。
（5）試體的剛度、延性系數、承載能力降低性能和能量耗散能力等指標，可參照現行行業標準《建筑抗震試驗方法規程》JGJ101對混凝土試體擬靜力試驗規定的方法確定。
|
