1、冷彎薄壁型鋼構件的加工應按設計要求控制尺寸，其允許偏差應符合表1的規定。
檢查數量：按鋼構件數抽查10%，且不應少于3件。
檢驗方法：游標卡尺、鋼尺和角尺、半圓塞規檢查。
表1冷彎薄壁型鋼構件加工允許偏差
|
檢查項目 |
允許偏差 |
|
構件長度 |
-3~0 |
|
截面尺寸 |
腹板高度 |
±1 |
|
翼緣高度 |
±1 |
|
卷邊高度 |
±1.5 |
|
翼緣與腹板和卷邊之間的夾角 |
±1° |
2、冷彎薄壁型鋼墻體外形尺寸、立柱間距、門窗洞口位置及其他構件位置應符合設計要求，其允許偏差應符合表2的規定。
檢查數量：按同類構件數抽查10%，且不應少于3件。
檢驗方法：鋼尺和靠尺檢查。
表2冷彎薄壁型鋼墻體組裝允許偏差
|
檢查項目 |
允許偏差 |
檢查項目 |
允許偏差 |
|
長度 |
-5~0 |
墻體立柱間距 |
±3 |
|
高度 |
±2 |
洞口位置 |
±2 |
|
對角線 |
±3 |
其他構件位置 |
±3 |
|
平整度 |
h/1000（h為墻高） |
|
|
3、冷彎薄壁型鋼屋架外形尺寸的允許偏差應符合表3的規定。
檢查數量：按同類構件數抽查10%，且不應少于3件。
檢驗方法：鋼尺和角尺檢查。
表3冷彎薄壁型鋼屋架組裝允許偏差
|
檢查項目 |
允許偏差 |
檢查項目 |
允許偏差 |
|
屋架長度 |
-5~0 |
跨中拱度 |
0~+6 |
|
支撐點距離 |
±3 |
相鄰節間距離 |
±3 |
|
跨中高度 |
±6 |
弦桿間的夾角 |
±2° |
|
端部高度 |
±3 |
|
|
4、冷彎薄壁型鋼結構主體結構的整體垂直度和整體平面彎曲的允許偏差應符合表4的規定。
檢查數量：對主要立面全部檢查。對每個所檢查的立面，除兩端外，尚應選取中間部位進行檢查。
檢驗方法：采用吊線、經緯儀等測量。

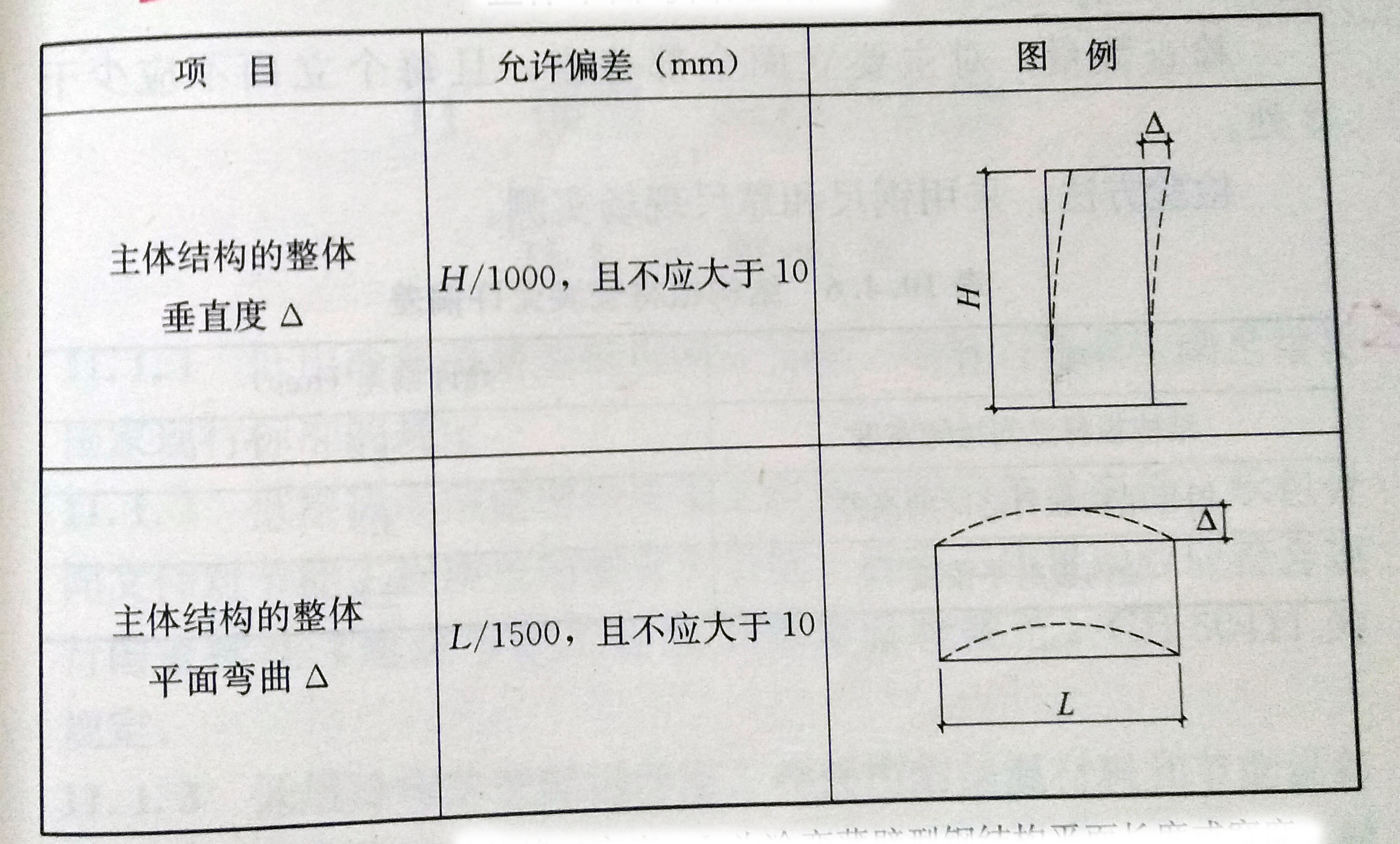

表4冷彎薄壁型鋼構件主體結構整體垂直度和整體平面彎曲允許偏差
注：H為冷彎薄壁型鋼結構檐口高度，L為冷彎薄壁型鋼結構平面長度或?qū)挾取?br />
5、屋架、梁的垂直度和側向彎曲矢高的允許偏差應符合表5的規定。
檢查數量：按同類構件數抽查10%，且不應少于3個。
檢驗方法：用吊線、經緯儀和鋼尺現場實測。

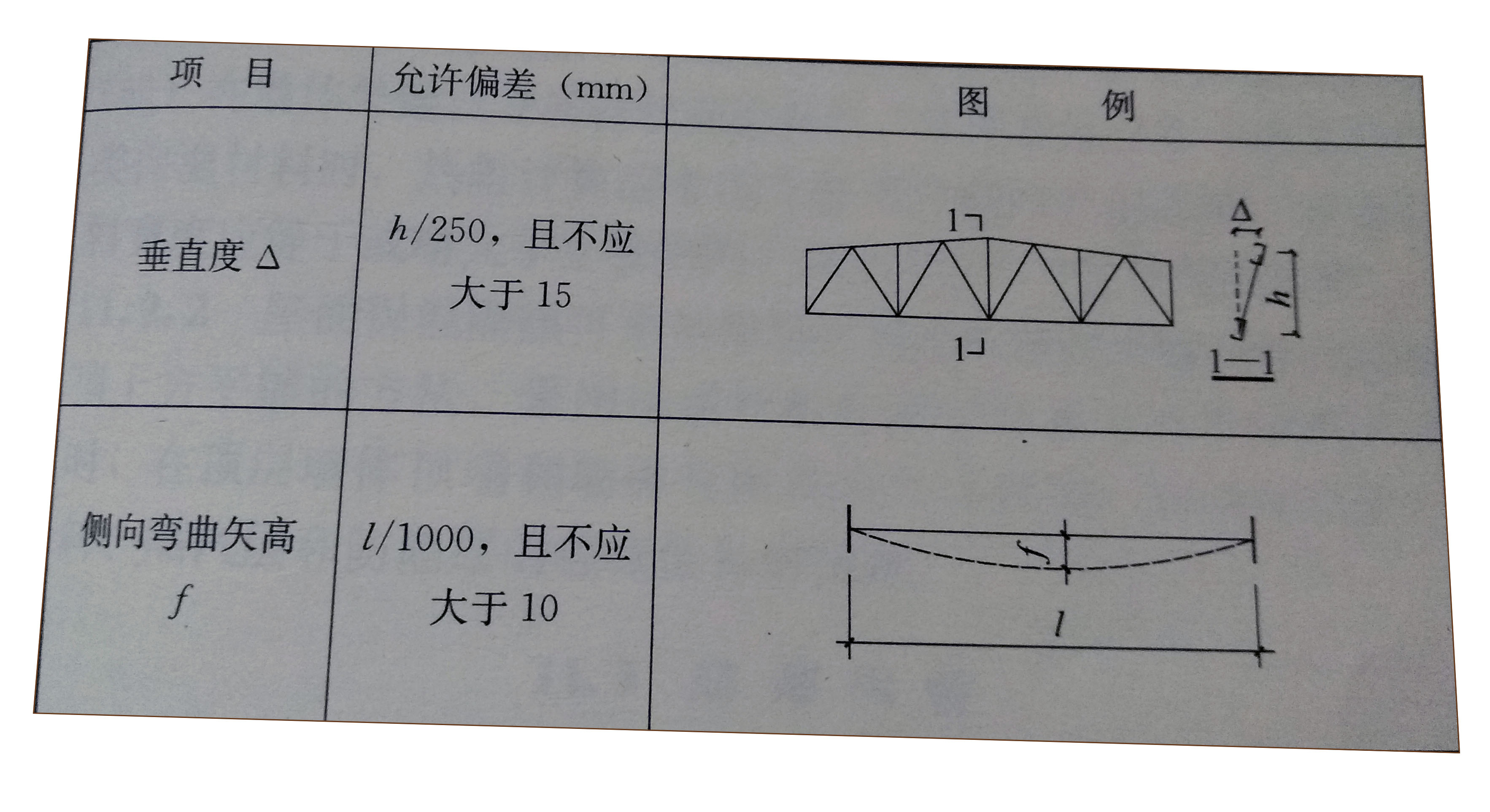

表5屋架、梁的垂直度和側向彎曲矢高允許偏差
注：h為屋架跨中高度，l為構件跨度或長度。
6、結構板材安裝的接縫寬度應為5mm，允許偏差應符合表6的規定。
檢查數量：對主要立面全部檢查，且每個立面不應少于3處。
檢驗方法：采用鋼尺和靠尺現場實測。
表6結構板材安裝允許偏差
|
項目 |
允許偏差 |
|
結構板材之間接縫寬度 |
±2 |
|
相鄰結構板材之間的高差 |
±3 |
|
結構板材平整度 |
±8 |
|
