一、承重墻立柱應按下列規定計算。
1、承重墻立柱（圖1）應按本規程的壓彎構件的相關規定進行強度和整體穩定計算，強度計算時可不考慮墻體結構面板的作用。整體穩定計算時已考慮墻體面板和支撐的支持作用。 承重墻體立柱的計算長度系數應按下列規定取用：
（1）當兩側有墻體結構面板時，可僅計算繞X軸的彎曲失穩，計算長度系數µx可取0.4；
（2）當僅一側有墻體結構面板，另一側至少有一道剛性撐桿或鋼帶拉條時，需分別計算繞X軸、Y軸的彎曲失穩和彎扭失穩，計算長度系數可取µx=µy=µw=0.65;
（3）當兩側無墻體結構面板，應分別計算繞X軸、Y軸的彎曲失穩和彎扭失穩，計算長度系數：對無支撐時可取µx=µy=µw=0.8，中間有一道支撐（剛性撐桿、雙側鋼帶拉條）可取µx=µw=0.8，µy=0.5。
計算承重內墻立柱時，宜考慮室內房間氣壓差對垂直于墻面的作用，室內房間氣壓差可取0.2kN/m2。

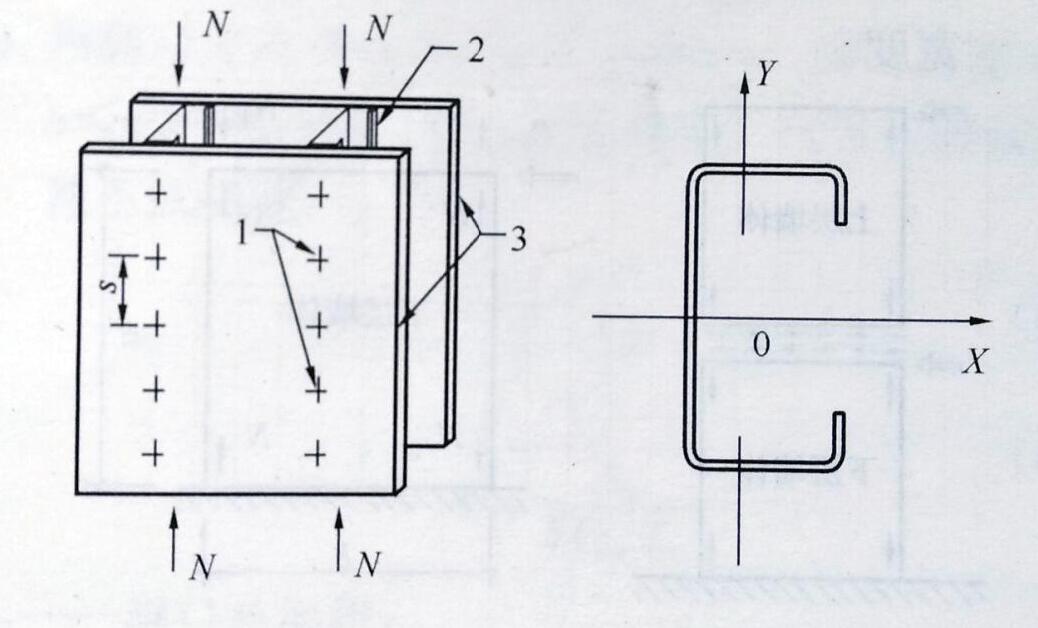

圖1 帶墻體面板的立柱示意
1-自攻螺釘；2-墻體立柱；3-墻體結構面板
2、承重墻體立柱還應對螺釘之間的立柱段，按軸心受壓桿進行繞截面弱軸的穩定性驗算。當墻體兩側有結構面板時，立柱段的計算長度ι0y應取2s，s為連接螺釘?shù)拈g距。
二、非承重墻體的立柱承受垂直墻面的橫向風荷載時，應按本規程受彎構件的相關規定進行強度和變形驗算，計算時可不考慮墻體面板的影響。
三、墻體端部、門窗洞口邊等位置與抗拔錨栓連接的拼合立柱應按本規程的軸心受力桿件計算，軸心力為傾覆力矩產生的軸向力N與原有軸力的疊加。其中各層由傾覆力矩產生的軸向力N可按式3和圖3計算。驗算受壓穩定時，拼合立柱的計算長度系數應按本規程第1條規定取用。
N=ηPsh/b
式3
式中：N——由傾覆力矩引起的向上拉拔力和向下壓力；
η ——軸力修正系數：當為拉力時，η =1.25；當為壓力時，η =1；
Ps ——為一對抗拔連接件之間墻體段承受的水平剪力；
h ——墻體高度；
b ——抗剪墻體單元寬度，即一對抗拔連接件之間墻體寬度。

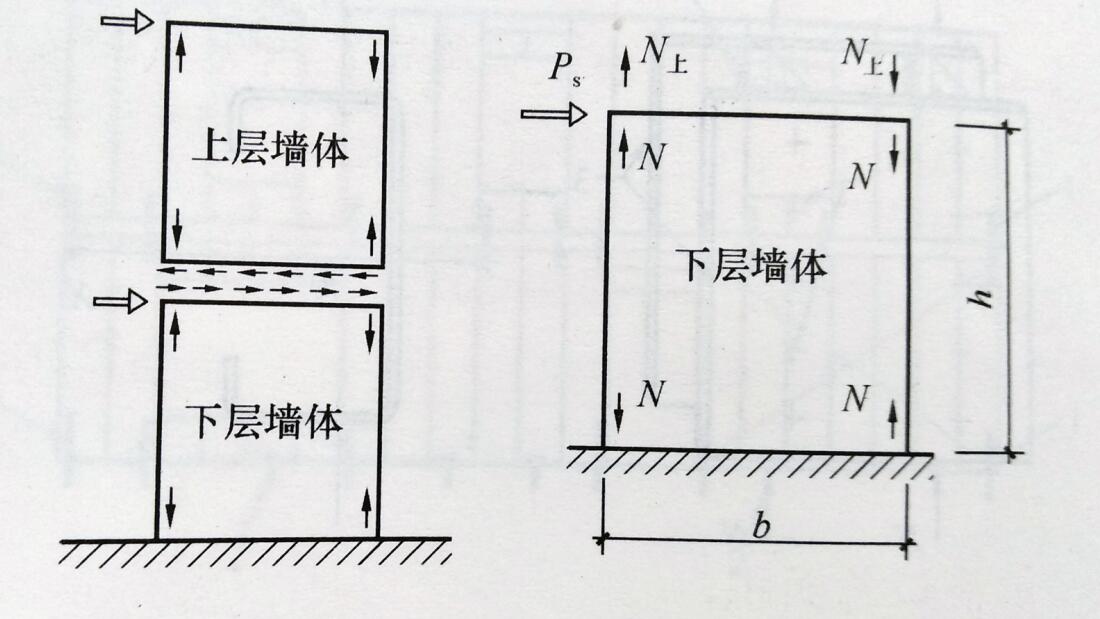

圖3 上、下層間由傾覆力矩引起的向上拉拔力和向下壓力
四、抗剪墻的受剪承載力應按下列規定驗算：
-
在風荷載作用下，抗剪墻單位計算長度上的剪力Sw（kN/m）應符合下式的要求：
Sw≤Sh
式中4-1
-
在抗震設防區，多遇地震作用下抗剪墻單位計算長度上的剪力SE（kN/m）應符合下式的要求：
Sw≤Sh/rRE
式中4-2
式中：Sw ——考慮風荷載效應組合下抗剪墻單位計算長度的剪力，應按本規程公式（5.2.3）計算；
SE ——考慮地震作用效應組合下抗剪墻單位計算長度的剪力，應按本規程公式（5.2.3）計算；對于規則結構，外墻應乘以放大系數1.15，對于不規則結構，外墻應乘以放大系數1.3；
rRE——承載力抗震調整系數，取rRE=0.9；
Sh——抗剪墻單位計算長度的受剪承載力設計值，按表4取值。
-
計算抗剪墻單位計算長度的受剪承載力設計值Sh，當開有洞口時，應乘以折減系數α，折減系數α按下列規定確定：
-
當洞口尺寸在300mm以下時，α=1.0。
-
當洞口寬度300mm≤b≤400mm，洞口高度300mm≤h≤600mm時，α宜由試驗確定；當無試驗依據時，可按下式確定：
式子4-3-4
式中：A0——洞口總面積；
H——抗剪墻高度；
∑Li——無洞口墻長度總和。
-
當洞口尺寸超過上述規定時，α=0。
|
立柱材料 |
面板材料（厚度） |
Sh |
|
Q235和Q345 |
定向刨花板（9.0mm） |
7.20 |
|
紙面石膏板（12.0mm） |
2.50 |
LQ550 |
紙面石膏板（12.0mm） |
2.90 |
|
LQ550波紋鋼板（0.42mm） |
8.00 |
|
定向刨花板（9.0mm） |
6.40 |
|
水泥纖維板（8.0mm） |
3.70 |
表4 抗剪墻單位長度的受剪承載力設計值Sh（kN/m）
注：1墻體立柱卷邊槽形截面高度，對Q235級和Q345級鋼不應小于89mm，對
LQ550級不應小于75mm，立柱間距不應大于600mm；
2 表中所列值均為單面板組合墻體的受剪承載力設計值；兩面設置面板時，受剪
承載力設計值為相應面板材料的兩值之和，但對LQ550波紋鋼板單面板組合墻體
的值應乘以0.8后再相加；
3組合墻體的寬度小于450mm時，可忽略其受剪承載力；大于450mm而小于900mm
時，表中受剪承載力設計值乘以0.5；
4中密度板組合墻體可按定向刨花板取用受剪承載力設計值；
5單片抗剪墻體的最大計算長度不宜超過6m；
6墻體面板的釘距在周邊不應大于150mm,在內部不應大于300mm。
五、低層冷彎薄壁型鋼建筑的墻體，應進行施工過程驗算。
