輕鋼別墅建筑的樓蓋構造

發布時間:2018-09-15 15:26:36 | 瀏覽次數：

1、槽鋼邊梁、腹板加勁件和剛性撐桿的厚度不應小于與之連接的梁的厚度。槽鋼邊梁與相連梁的每一翼緣應至少用1個螺釘可靠連接；腹板加勁件與梁腹板應至少用4個螺釘可靠連接，與槽鋼邊梁應至少用2個螺釘可靠連接。承壓加勁件截面形式宜與對應墻體立柱相同，最小長度應為對應樓面梁截面高度減去10mm。
2、邊梁與基礎連接采用圖2所示構造時，連接角鋼的規格宜采用150mm*150mm，厚度應不小于1.0mm，角鋼與邊梁應至少采用4個螺釘可靠連接，與基礎應采用地腳螺栓連接。地腳螺栓宜均勻布置，距離墻端部或墻角應不大于300mm，直徑應不小于12mm，間距應不大于1200mm，埋入基礎深度應不小于其直徑的25倍。

圖2

3、梁與承重外墻連接采用圖3所示構造時，應滿足下列要求：
（1）頂導梁與立柱應至少用2個螺釘可靠連接；
（2）頂導梁與梁應至少用2個螺釘可靠連接；
（3）頂導梁與槽鋼邊梁應采用螺釘可靠連接，間距應不大于對應墻體立柱間距。

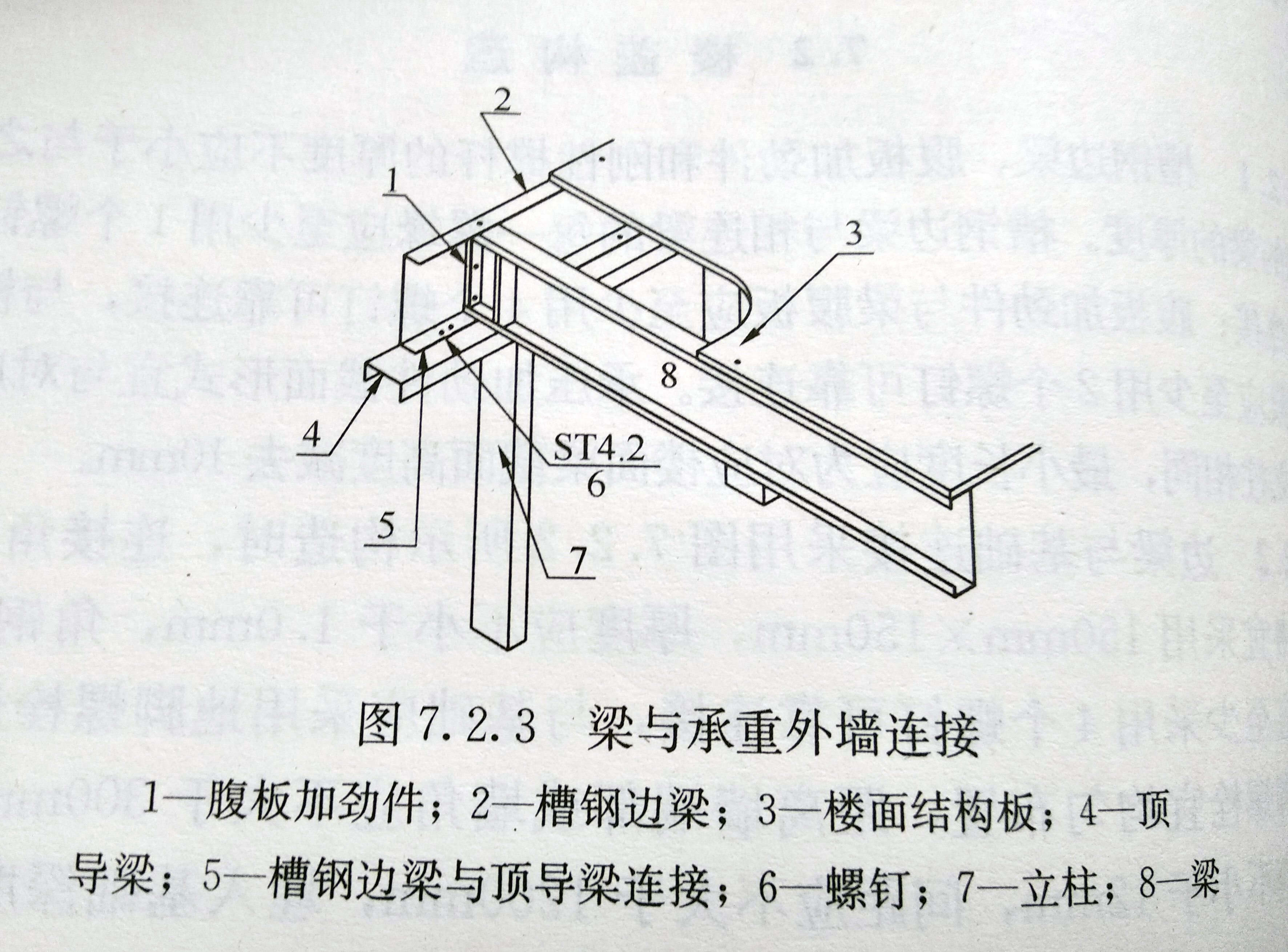

圖3

4、懸臂梁與基礎連接采用圖4所示的構造時，地腳螺栓規格和布置形式與本規程第2條規定相同。在懸臂梁間每隔一個間距應設置剛性撐桿，其中部用連接角鋼與基礎連接，角鋼應至少用4個螺釘與撐桿連接，端部與梁應至少用2個螺釘連接。剛性撐桿截面形式應與梁相同，厚度不應小于1.0mm。

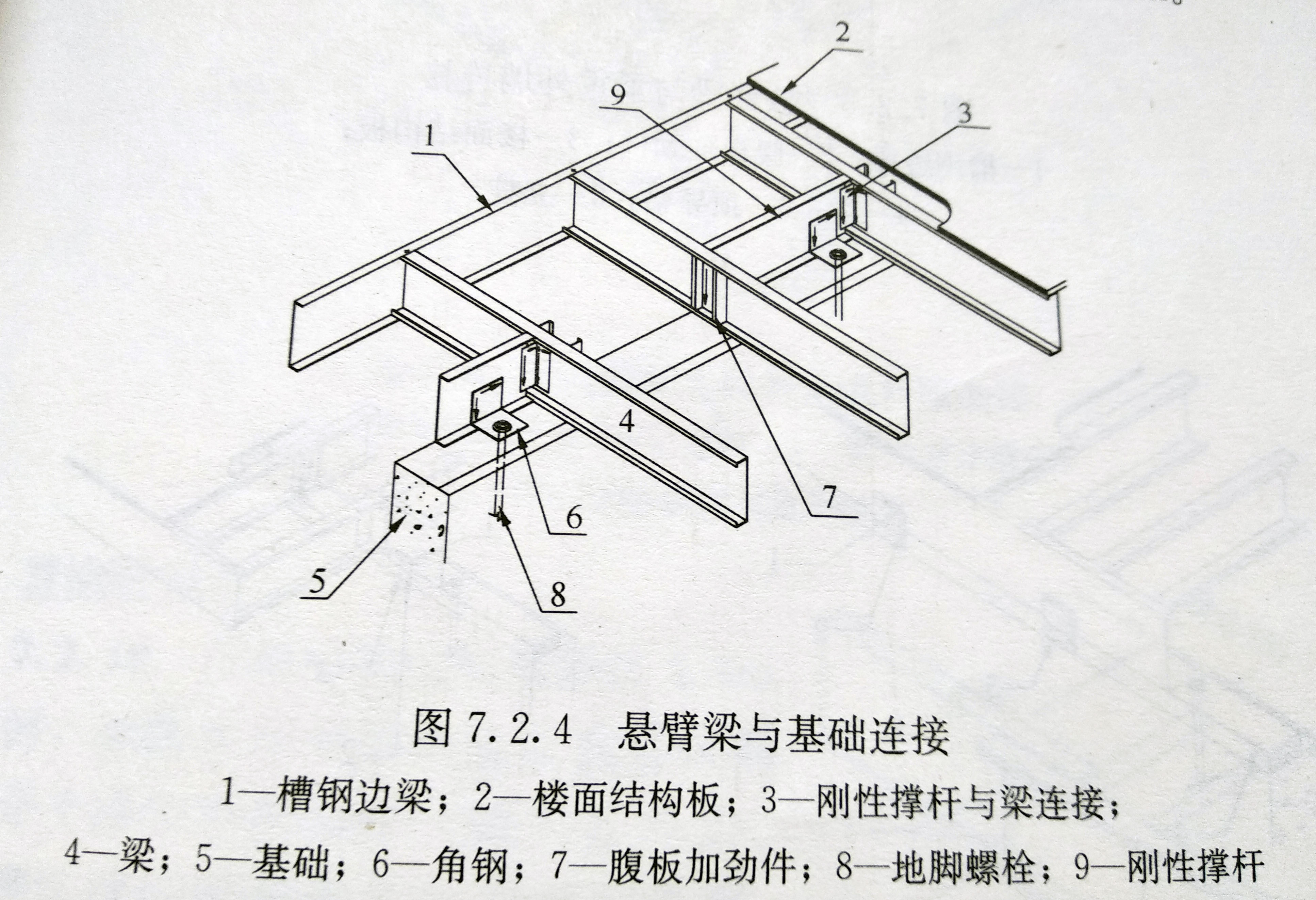

圖4

5、懸臂梁與承重外墻連接采用圖5所示的構造時，應符合本規程第3條第1、2、款的要求以及第4條中有關剛性撐桿設置的要求。

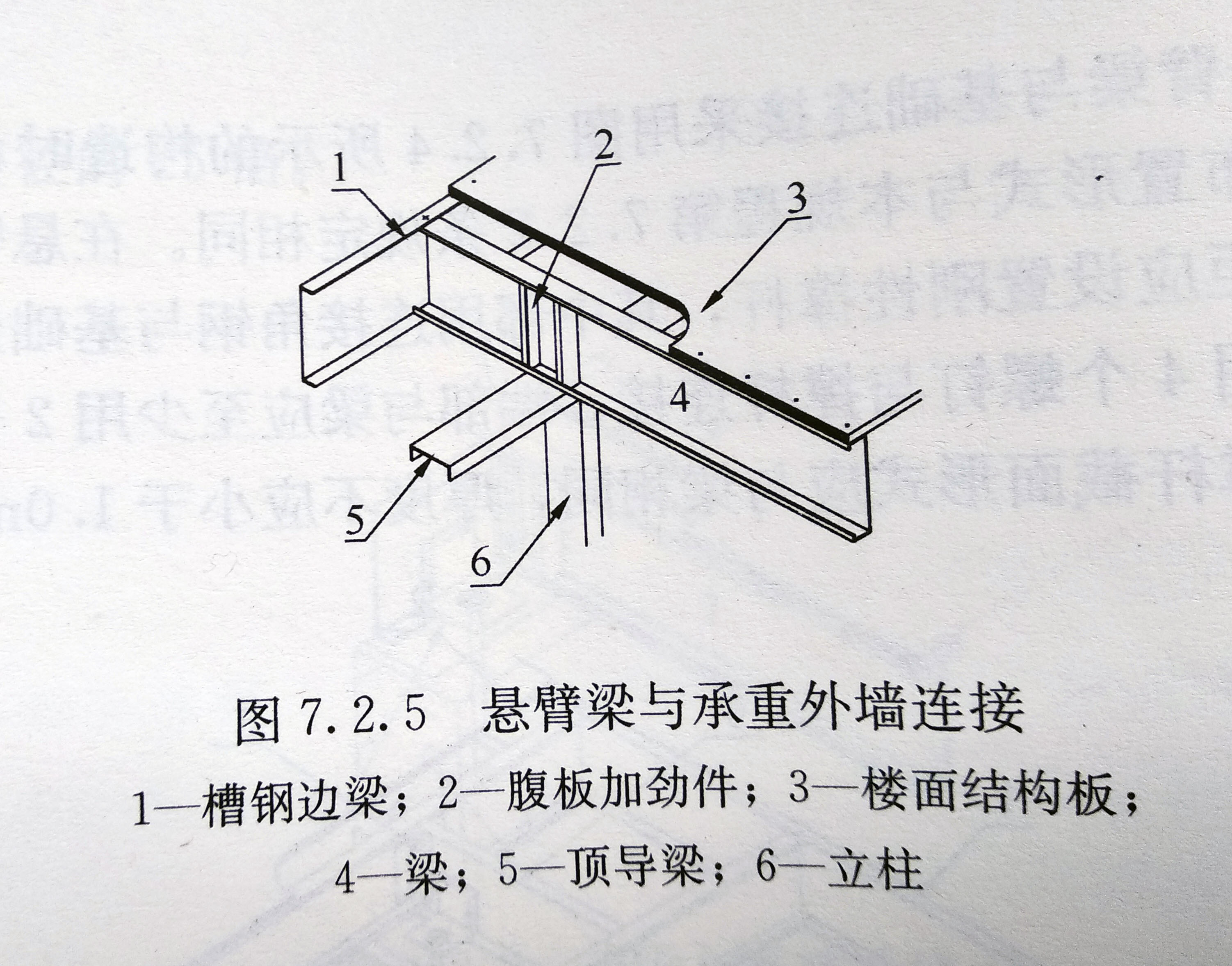

圖5

6、樓面與基礎間連接采用圖6所示設置木檻的構造時，木檻與基礎應采用地腳螺栓連接，樓面邊梁和木檻應采用鋼板、普通鐵釘或螺釘連接。地腳螺栓規格和布置形式應符合本規程第2條的規定，連接鋼板的厚度不得小于1mm，連接螺釘?shù)臄?shù)量不得少于4個。

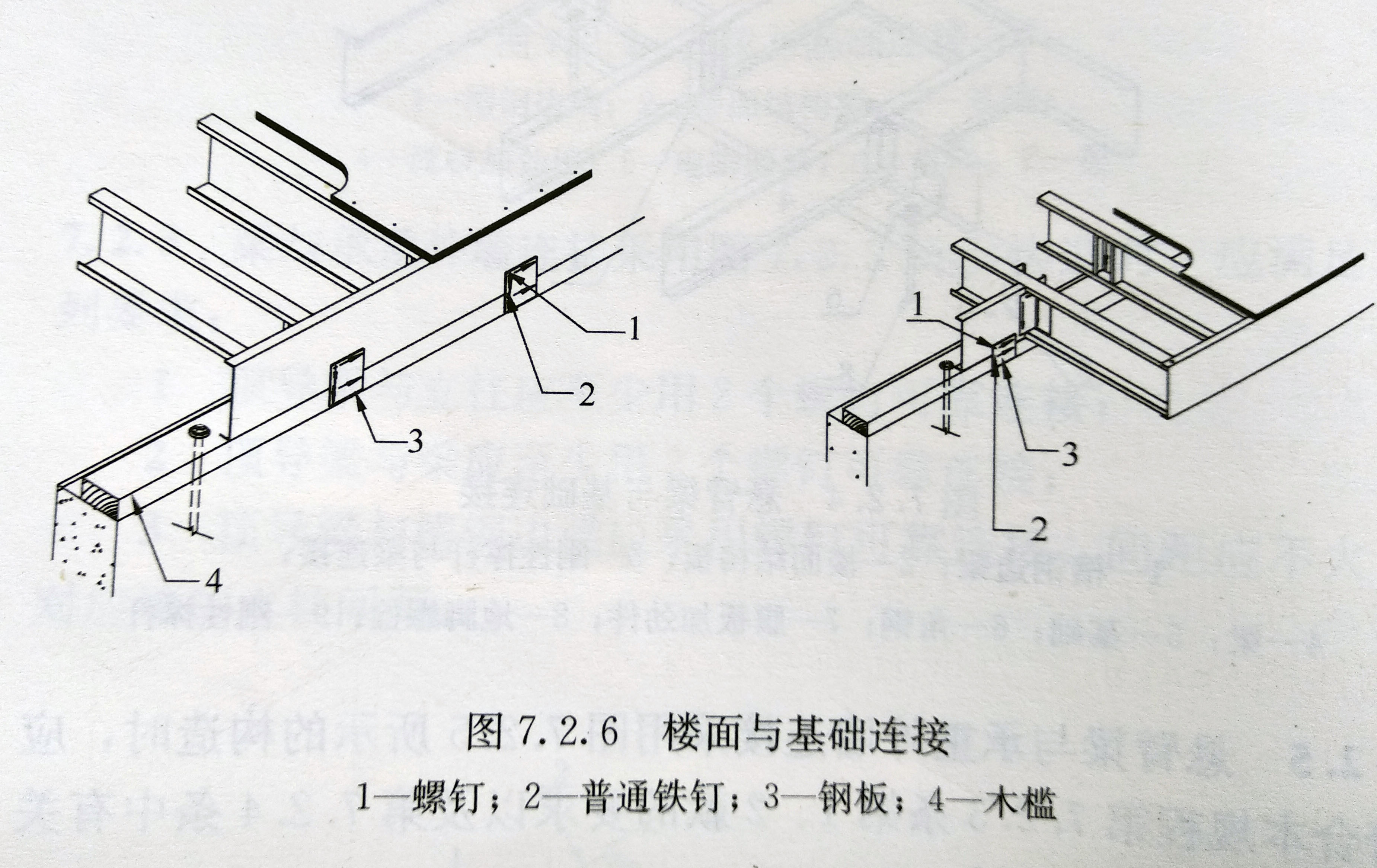

圖6

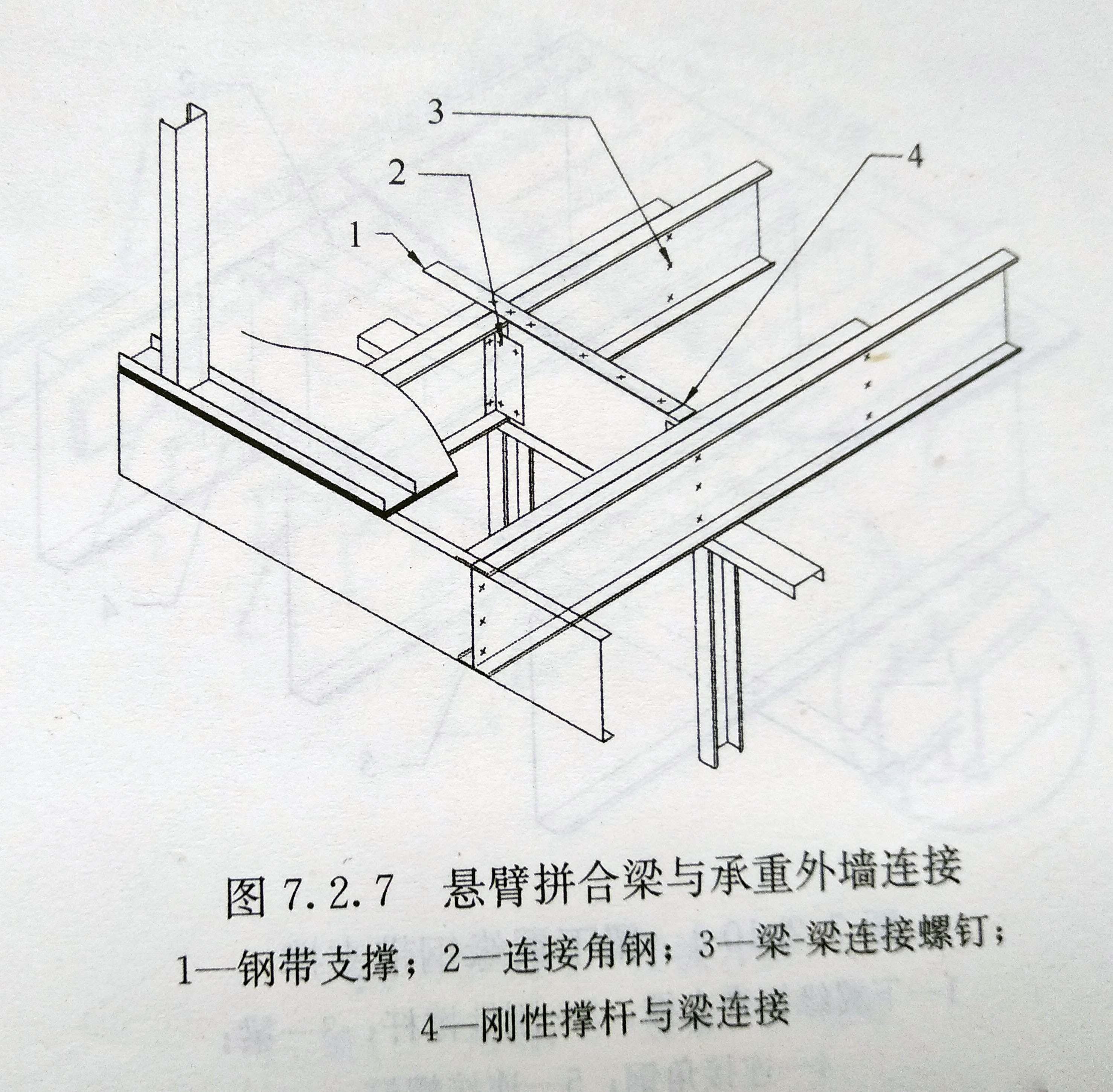

7、當懸挑樓蓋末端支承上部承重墻體時（圖7），樓面梁懸挑長度不宜超過跨度的1/3。懸挑部分宜采用拼合I字形截面構件，其縱向連接間距不得大于600mm，每處上下各應至少用2個螺釘連接，且拼合構件向內延伸不應小于懸挑長度的2倍。

圖7

8、簡支梁在內承重墻頂部采用圖8所示的搭接時，搭接長度不應小于150mm，每根梁應至少用2個螺釘與頂導梁連接。梁與梁之間至少用4個螺釘連接。

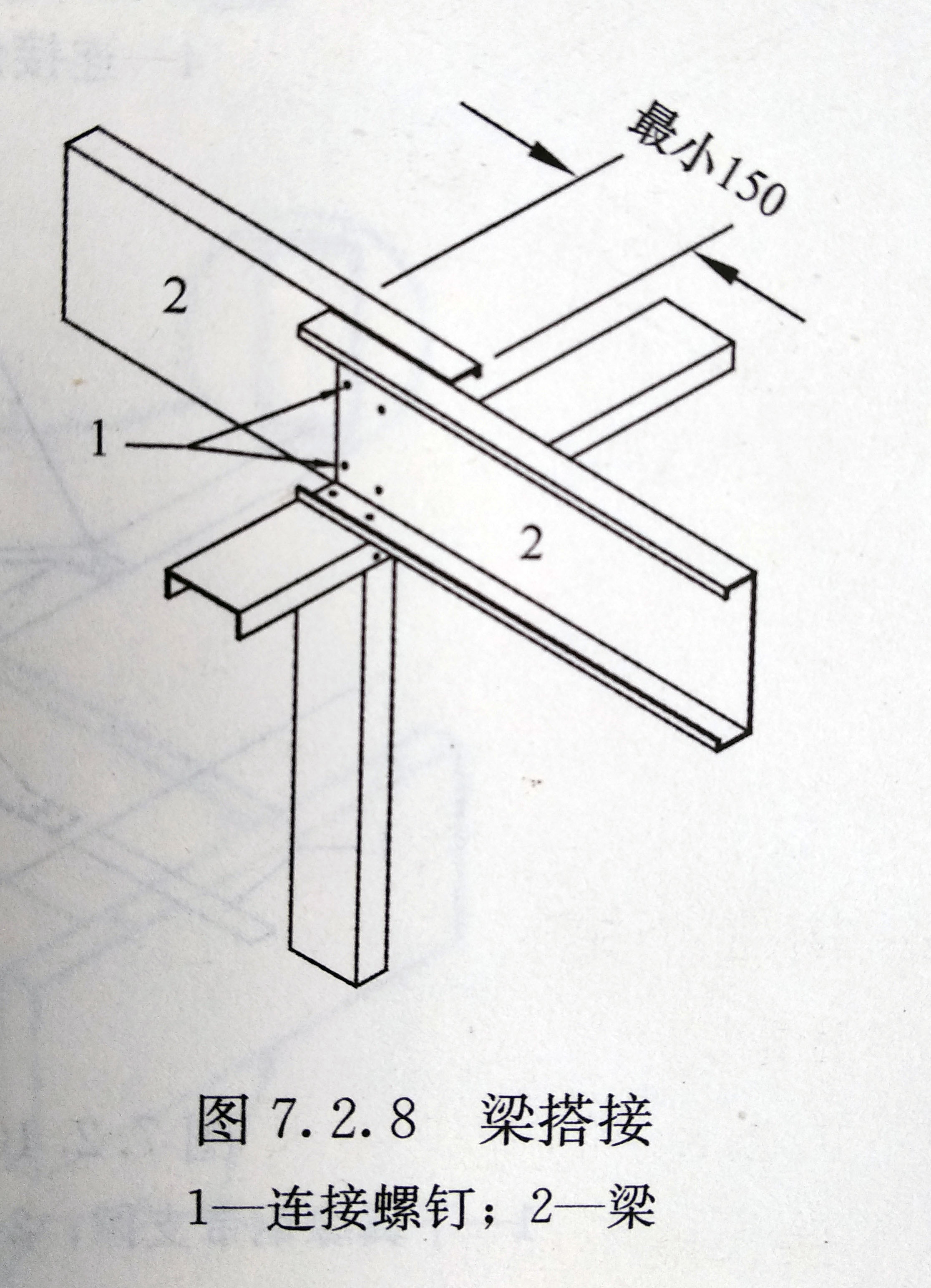

圖8

9、連接梁中間支座處應沿支座長度方向設置剛性撐桿，間距不宜大于3.0m，其規格和連接應符合本規程第4條的規定。當樓面梁在中間支座處背靠背搭接時（圖8），可不布置剛性撐桿。

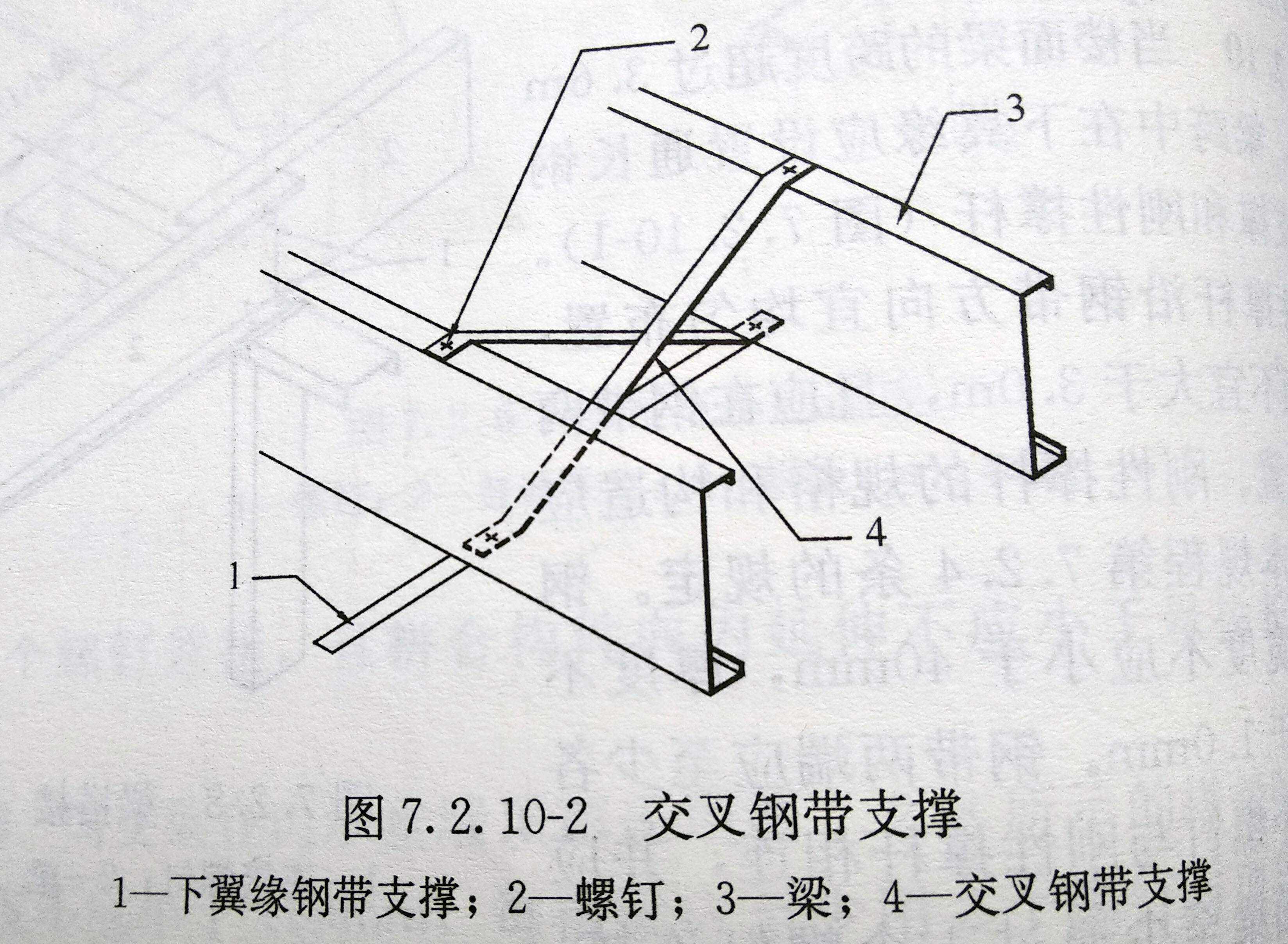

10、當樓面梁的跨度超過3.6米時，梁跨中在下翼緣應設置通長鋼帶支撐和剛性撐桿。（圖10-1）。剛性撐桿沿鋼帶方向宜均勻布置，間距不宜大于3.0m，且應在鋼帶兩端設置。剛性撐桿的規格和構造應符合本規程第4條的規定。鋼帶的寬度不應小于40mm，厚度不應小于1.0mm。鋼帶兩端應至少各用2個螺釘與剛性撐桿連接，并應與樓面梁至少通過1個螺釘連接。剛性撐桿可以采用交叉鋼帶支撐代替（圖10-2），鋼帶厚度不應小于1.0mm。

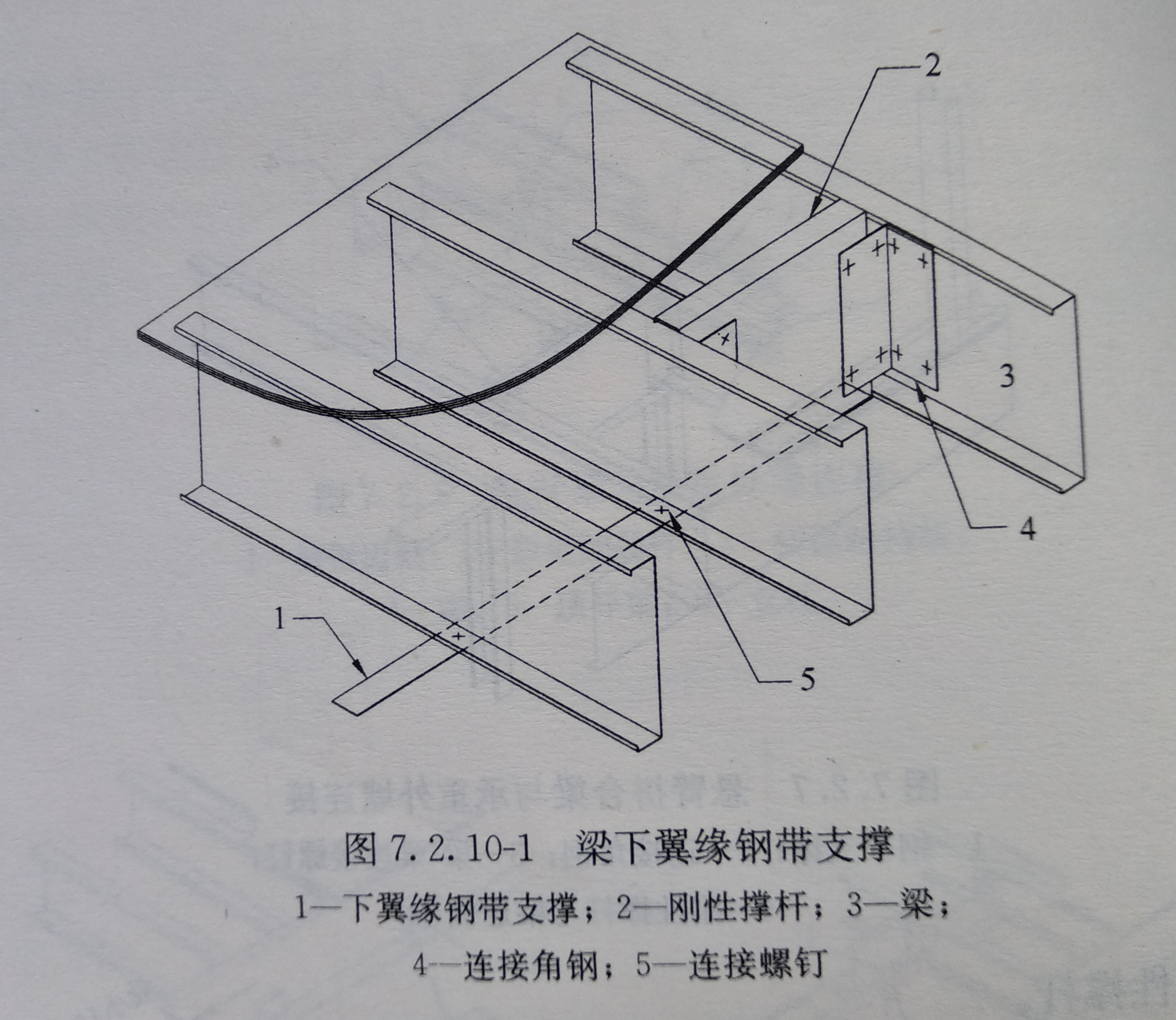

圖10-1 10-2

11、樓板開洞最大寬度不宜超過2.4m，洞口周邊宜設置拼合箱形截面梁（圖11-1），拼合構件上下翼緣應采用螺釘連接，間距不應大于600mm。梁之間宜采用角鋼連接片連接（圖11-2），角鋼每肢的螺釘不應少于2個。

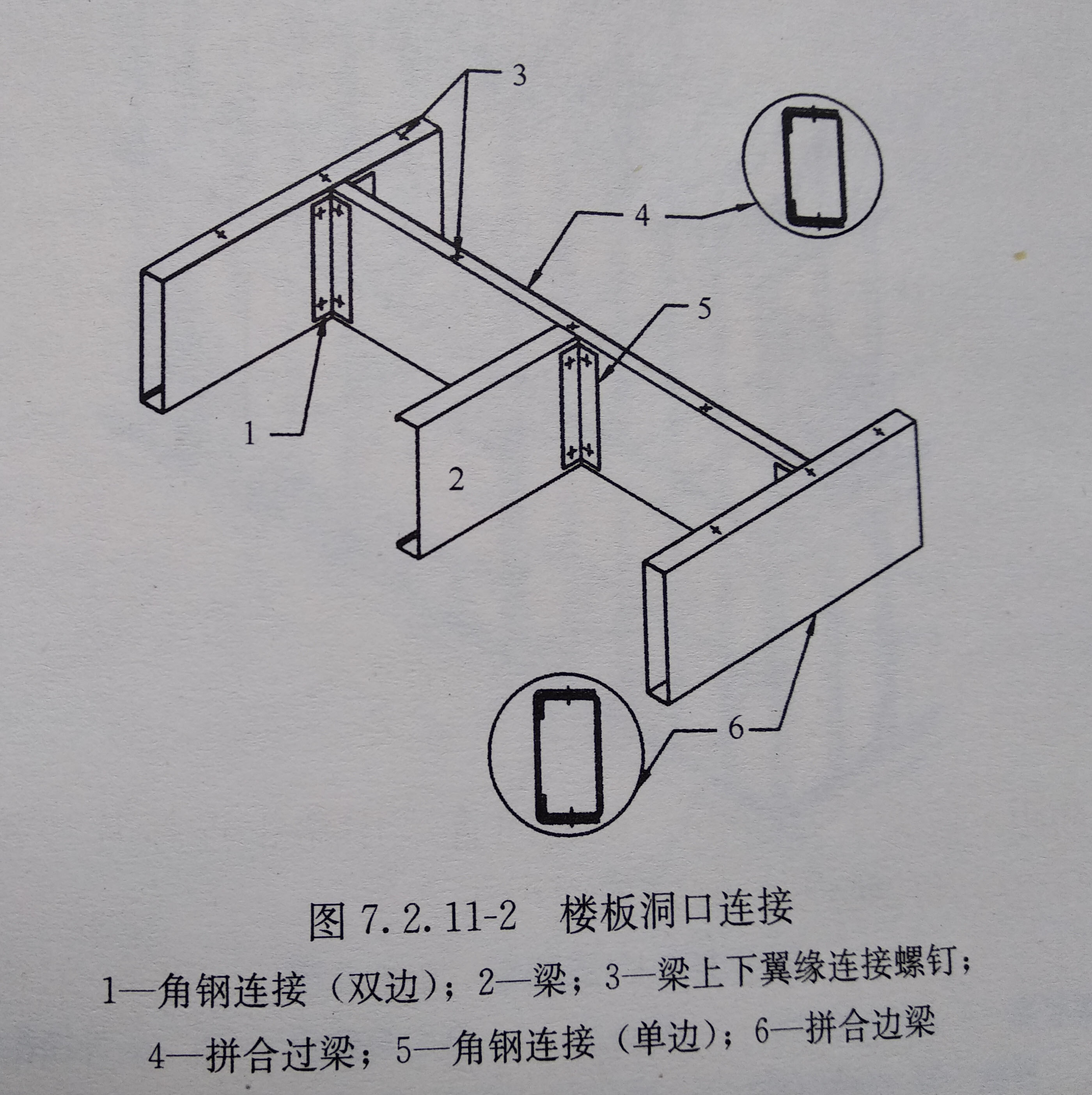

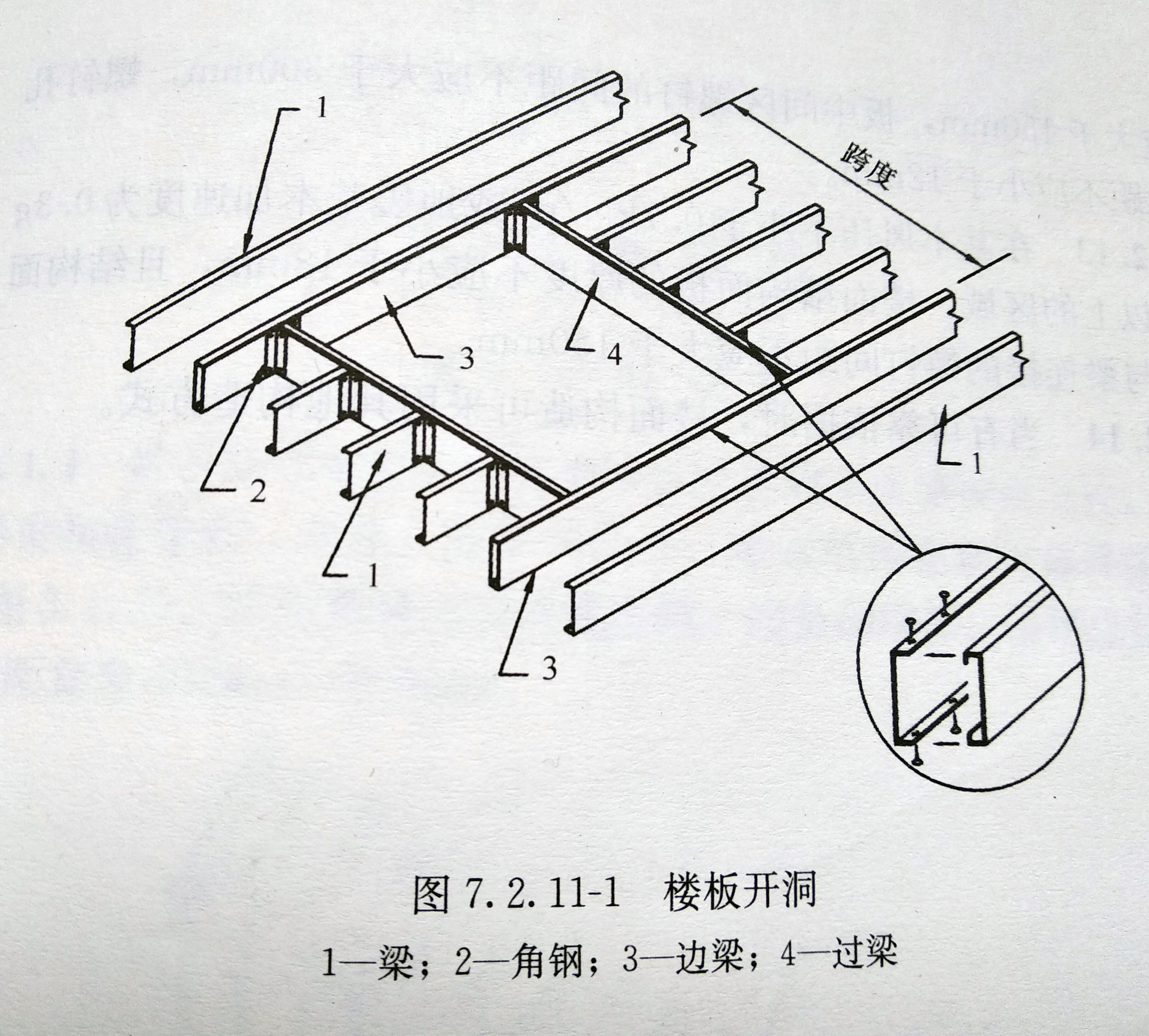

圖11-1 11-2

12、結構面板宜采用結構用定向刨花板，厚度不應小于15mm。結構面板與梁應采用螺釘連接，板邊緣處螺釘?shù)拈g距不應大于150mm，板中間區螺釘?shù)拈g距不應大于300mm，螺釘孔邊距不應小于12mm 。
13、在基本風壓不小于0.7kN/m²和地震基本加速度為0.3g及以上的區域,樓面結構面板的厚度不應小于18mm，且結構面板和梁連接的螺釘間距不應大于150mm。
14、當有可靠依據時，樓面構造可采用其他構造方式。
