輕鋼別墅建筑構造的一般規定

發布時間:2018-08-30 17:42:09 | 瀏覽次數：

1、構件受壓板件的寬厚比不應大于表1規定的限值。
表1 受壓板件的寬厚比限值

板件類別	寬厚比限值
非加勁板件	45
部分加勁板件	60
加勁板件	250

2、受壓構件的長細比，不宜大于表2規定的限值。受拉構件的長細比，不宜大于350，但張緊拉條的長細比可不受此限制。當受拉構件在永久荷載和風荷載或多遇地震組合作用下受壓時，長細比不宜大于250。
表2 受壓構件的長細比限值

構件類別	長細比限值
主要承重構件（梁、立柱、屋架等）	150
其他構件及支撐	200

3、冷彎薄壁型鋼結構承重構件的壁厚不應小于0.6mm，主要承重構件的壁厚不應小于0.75mm。
4、低層冷彎薄壁型鋼房屋同一榀構架的立柱、樓板梁、屋架宜在同一平面內，構件形心之間的偏心不宜超過20mm。
5、冷彎薄壁型鋼構件的腹板開孔時（圖1）應滿足下列要求：
（1）孔口的中心距不應小于600mm。
（2）水平構件的孔高不應大于腹板高度的1/2和65mm的較小值。
（3）豎向構件的孔高不應大于腹板高度的1/2和40mm的較小值。
（4）孔寬不宜大于110mm。
（5）孔口邊至最近端部邊緣的距離不得小于250mm。

圖1 構件開孔示意

當不滿足時，應根據本規程第6條的要求對孔口加強。
6、當腹板開孔不滿足本規程第5條的要求時，應對孔口進行加強，見圖2。孔口加強件可采用平板、槽形構件或卷邊槽形構件。孔口加強件的厚度不應小于所要加強腹板的厚度，且伸出孔口四周不應小于25mm。加強件與腹板應采用螺釘連接，螺釘最大中心間距應為25mm，最小邊距應為12mm。

圖2 孔口加強示意

7、在構件支座和集中荷載作用處，應設置腹板加勁件。加勁件可采用厚度不小于1.0mm的槽形構件和卷邊槽形構件，且其高度宜為被加勁構件腹板高度減去10mm。加勁件與構件腹板之間應采用螺釘連接（圖3）。螺釘應布置均勻。

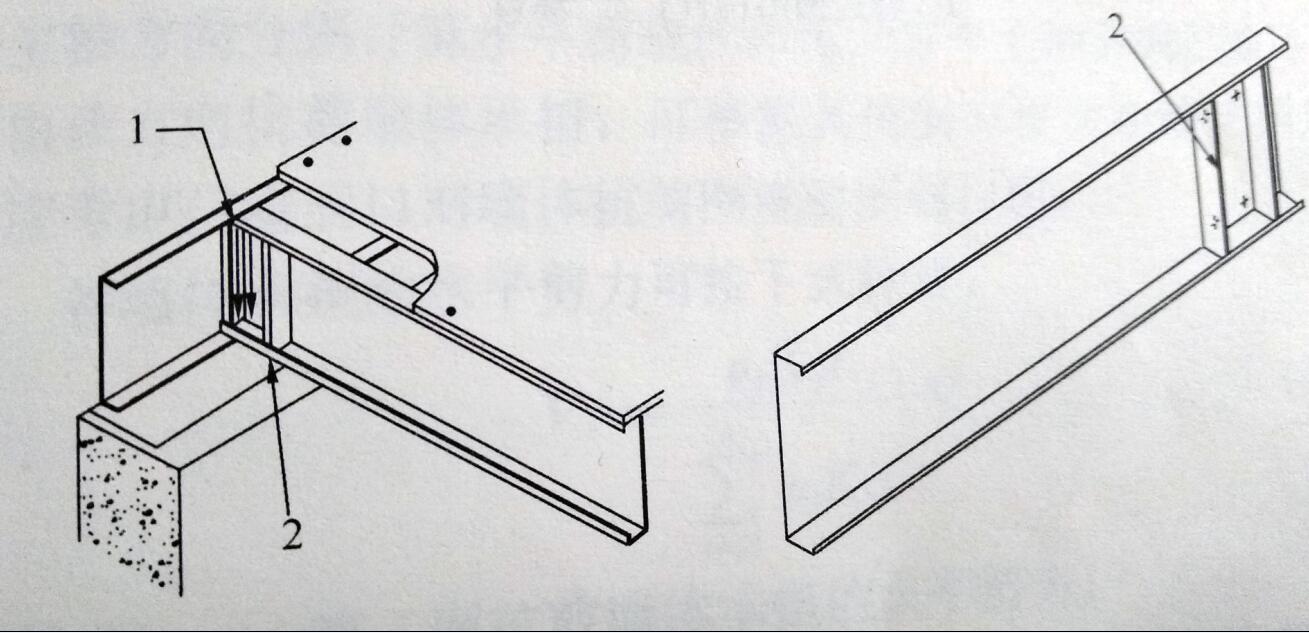

圖3 腹板加勁件的設置

8、頂導梁、底導梁、邊梁的槽形構件可采用如圖4所示的拼接形式，每側連接腹板的螺釘不應少于4個，連接翼緣的螺釘不應少于2個。卷邊槽形構件的拼接件厚度不應小于所連接的構件厚度。

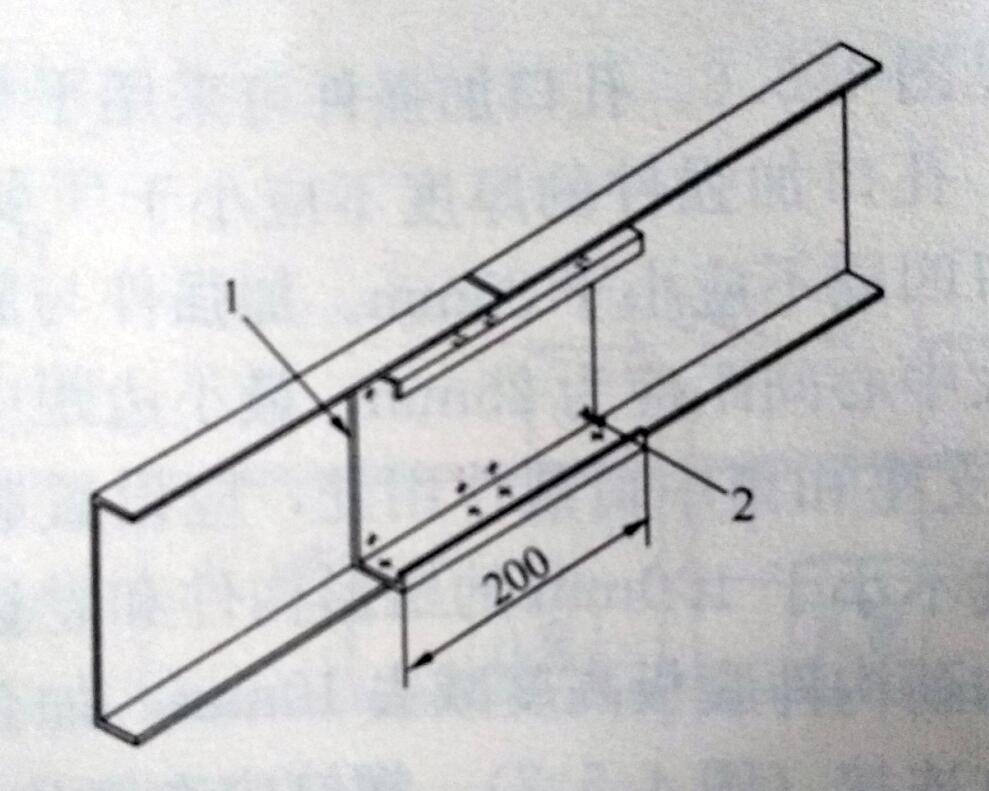

圖4 槽形構件拼接示意

9、地腳螺栓直徑不應小于12mm。承重構件中，螺釘和射釘?shù)闹睆讲粦∮?.2mm。
10、樓面梁及屋架弦桿支承在冷彎薄壁型鋼承重墻體上時，支承長度不應小于40mm。中間支座處宜設置腹板加勁件。
11、承重墻體、樓面以及屋面中的立柱、梁等承重構件應與結構面板或斜拉支撐構件可靠連接。
