一、鋼結構單品主桁架安裝步驟如下

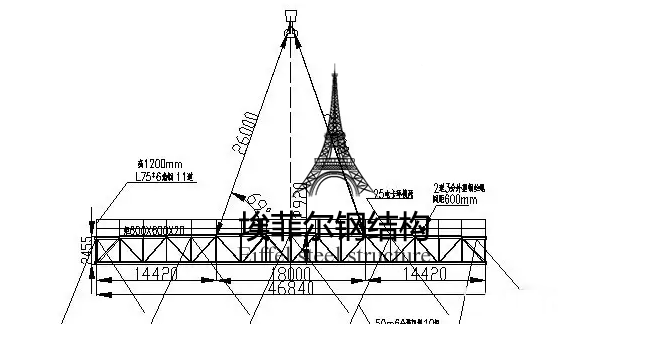

1、主桁架吊裝，兩點起吊，單機旋轉就位。吊車起吊主桁架至1m左右高度時進行桁架調平，以便吊裝構件順鞥利就位。由于桁架截面較大，起吊前的翻起過程容易產生平面內失穩（即腹桿受彎變形），故應預先采取加固措施，即用腳手管順著桁架方向架設兩道加固桿。如下圖
2、正式吊裝前必須進行試吊，并做好相應的安全準備加設保險鋼絲繩，防止意外。吊車抬吊，使得構件離開地面200mm后靜置5分鐘，以便認真檢查承壓地面、吊點位置、吊索連接等各個受力部位的實際狀況，并確認無誤后方可開始吊裝工作。吊裝就位后進行初步矯正，并拉設風纜繩及角鋼支撐臨時固定。
3、主桁架找正：包括平面位置、垂直度和標高的找正。
1）平面的找正：在支座安裝時完成。
2）標高的找正：一端在支座安裝時進行，另一端通過在臨時支撐胎架上加設墊板調整。
3）垂直度的找正：采用纜風繩校正法進行，主桁架的垂直度不能同時向一個方向偏差。
4、主桁架的穩定性
第一品主桁架安裝就位后及時拉設風纜繩，并采取相應措施進行臨時穩定，在第二品主桁架就位后及時進行次桁架施工，及時與第一品主桁架進行焊接固定。

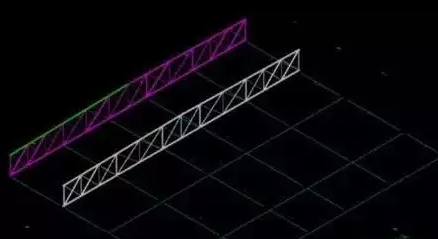

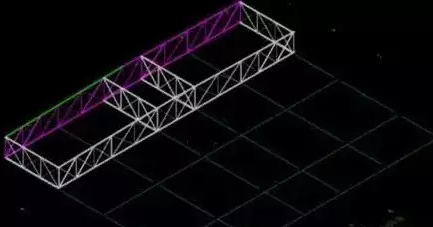

5、按照第一品順序安裝相鄰桁架

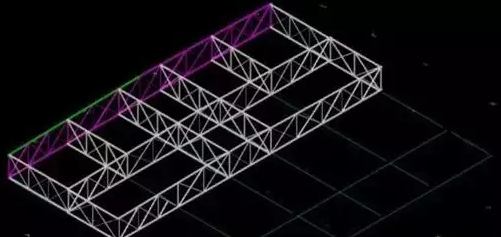

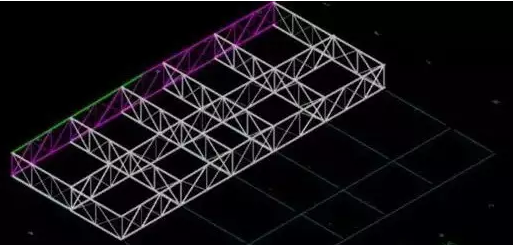

6、次桁架的安裝需在相鄰兩榀主桁架焊接完成后進行

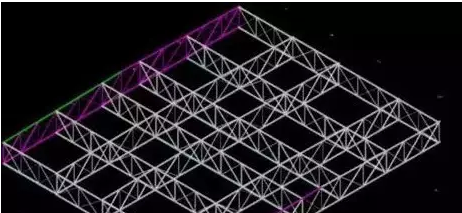

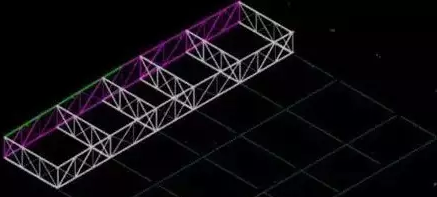

7、依次完成施工區域內主次桁架的安裝，直至完成單區域內主次桁架安裝、焊接工作并進行全面檢查，符合設計規范要求。

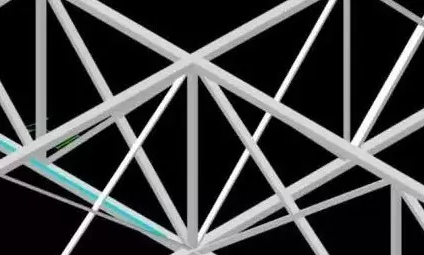

內部節點展示

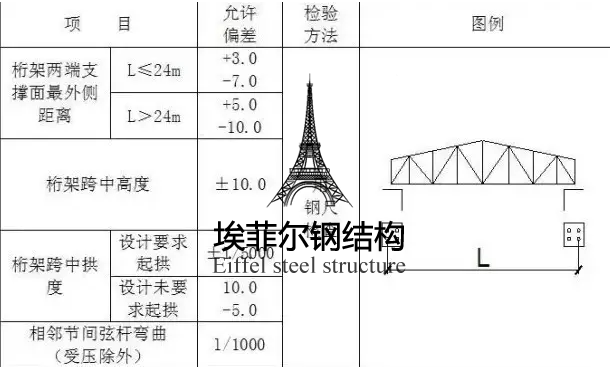

2、鋼桁架安裝的允許偏差見表
注：項目中的尺寸以㎜為單位。

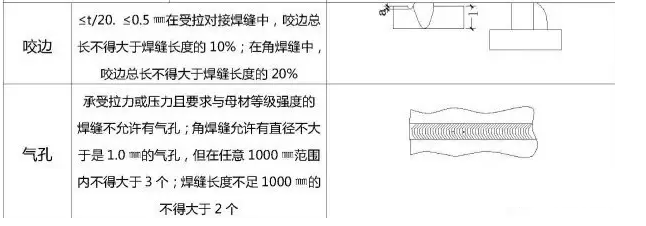

3、焊縫外觀檢驗允許偏差或質量標準見表
注：焊縫無損檢測，設計要求全焊透的焊縫，其內部缺陷的檢驗應符合下列要求：
（1）一級焊縫應進行100%的檢查，其合格等級應為現行國家標準《鋼焊縫手工超聲波探傷方法及質量分級法》（GB 11345）B級檢驗的Ⅱ級及Ⅱ以上；
（2）二級焊縫應進行抽檢，抽檢比例應不小于20%，其合格等級應為現行國家標準《鋼焊縫手工超聲波探傷方法及質量分級法》（GB 11345）B級檢驗的Ⅲ級及Ⅲ以上。
